Подробная информация о продукте:
Оплата и доставка Условия:
|
| Стандартный: | Продукция, предназначенная для использования в производстве изделий, не подлежит испытанию. | Рабочая мощность: | AC 220V/50HZ |
|---|---|---|---|
| Рабочая станция: | 1 или может быть настроен | рабочая скорость: | 10±2 оборотов в минуту |
| Высота теста: | 250-500 регулируемые | Диаметр вращения втулки: | 75 мм и 76 мм |
| Прикладное ЕСТ: | Коннекторы и терминалы | Гарантия: | 12 месяцев |
| Выделить: | Испытательный аппарат IEC 62196-1,Устройство для испытаний IEC 62196-1 10Rpm,Устройство для испытаний ВЕ-проводников IEC 62196-1 |
||

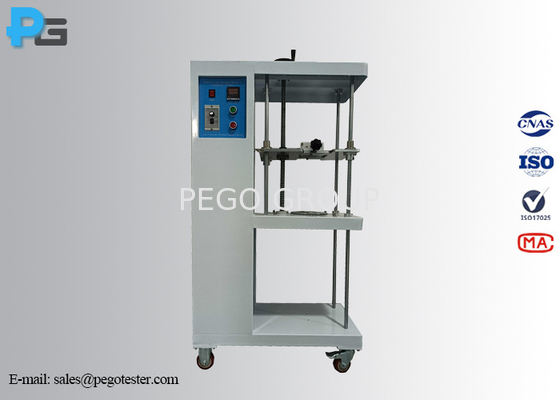

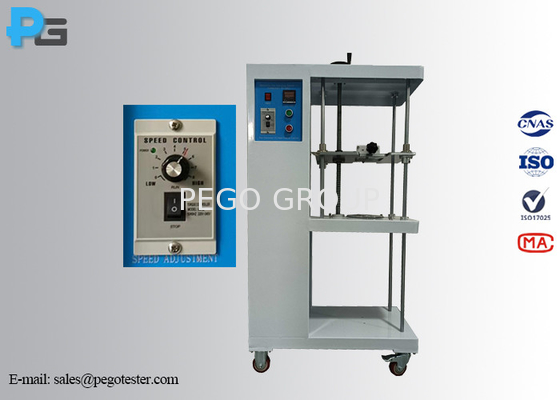

1- внедрение устройства для проверки повреждений проводников ВЭ:
Устройство для проверки повреждений проводников электроэнергии разработано таким образом, чтобы соответствовать требованиям испытаний IEC 62196-1 пункт 13.3 фигура 12, IEC 60884-1:2022 пункт 12.2.5 и на рисунке 13, пункт 12 IEC60669-1.2.5 и на рисунке 9, пункт 6 IEC62052-31.9.7.3 (для испытаний на изгиб) Устройство имеет конструкцию с винтом на проводнике, оно состоит из корпуса, массы, корпуса и т.д. Количество испытаний может быть предварительно определено до использования, когда установленные испытательные сроки достигнуты,Устройство автоматически останавливается и сигнализирует.Прибор используется для проверки, способен ли терминал с винтовой или безвинтовой застежкой выдерживать механические нагрузки при нормальном использовании.и оценивать, соответствуют ли конструкция и конструкция терминала зажима винтом требованиям не причинять чрезмерного ущерба проводнику при зажимании проводника.
Метод испытания:
Конец проводника проходит через соответствующий размер буши в пластинке, расположенной на высоте H ниже аксессуара, как показано в таблице 3. Буши размещены в горизонтальной плоскости,таким образом, что его центральная линия описывает круг диаметром 75 мм, концентричный с центром зажимательного устройства в горизонтальной плоскости.
Расстояние между ротком зажимательного устройства и верхней поверхностью корпуса должно быть в пределах 15 мм от высоты в таблице 3.извращение или вращение изоляционного проводникаМасса, указанная в таблице 3, подвешена от конца проводника.
Во время испытания проводник не должен выскользнуть из сцепления и не должен ломаться вблизи сцепления.
Терминалы не должны при этом повреждать проводник таким образом, чтобы он не подходил для дальнейшего использования.
2. Спецификация аппарата для проверки повреждений проводников электромобилей:
| Модель | PG-ADG | PG-ADG1 | PG-ADG2 |
| Режим управления | Электрическое управление | ||
| Рабочая станция | 1 | ||
| Рабочая скорость | 10 ± 2 р/мин | ||
| Диаметр вращения буши | 75 мм | ||
| Время испытания | 0-99min59s (время испытания может быть предварительно настроено и автоматически останавливается при истечении времени) | ||
| Конфигурированная масса | 00,3 кг, 0,4 кг, 0,7 кг, 0,9 кг, 1,4 кг, 2,0 кг | 00,3 кг,00,4 кг, 0,7 кг, 0,9 кг, 1,4 кг, 2,0 кг | 0.4 кг, 0.7 кг, 0.9 кг, 1.4 кг, 2.0 кг, 2.9 кг, 4.5 кг, 6.8 кг, 9.5 кг |
| Высота испытания | 260 мм, 280 мм | 260 мм, 280 мм, 300 мм | 260 мм, 280 мм, 300 мм, 320 мм, 343 мм |
| Диаметр отверстия | 6.5 мм, 9.5 мм | 6.5 мм, 9.5 мм, 13 мм | 6.5 мм, 9.5 мм, 9.4 мм, 13.0 мм, 14.5 мм, 15.9 мм |
| Режим регулировки высоты | Ручная регулировка | ||
| Максимальное поперечное сечение проводника, которое может быть проверено | ≤ 10,0 мм2 | ≤ 25,0 мм2 | ≤ 50,0 мм2 |
| Размеры и вес | L530mm*D500mm*H800mm/80kg | ||
| Рабочая мощность | AC220±10%, 50/60 Гц | ||
| Условия работы | 5-35°C (температура), 30%-90%R.H. | ||
| Стандарт соответствует | IEC60884-1 пункт 12.2.5/рисунок 13
| IEC60669-1 пункт 12.2.5/рисунок 9 | Пункт 6 стандарта IEC 62052-319.7.3/ фигура H.1 |
Таблица 3 - Значения изгиба при испытании механической нагрузки
| Номинальная площадь поперечного сечения (мм2) | Диаметр корпуса (мм) | Высотаа) | Масса |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| 35.0 | 14.5 | 300 | 6.8 |
| 50.0 | 15.9 | 343 | 9.5 |
| 70.0 | 19.1 | 368 | 10.4 |
| 95.0 | 19.1 | 368 | 14.0 |
| 120.0 | 22.2 | 406 | 14.0 |
| 150.0 | 22.2 | 406 | 15.0 |
| 185.0 | 25.4 | 432 | 16.8 |
| 240.0 | 28.6 | 464 | 20.0 |
| 300.0 | 28.6 | 464 | 22.7 |
| 400.0 | 31.8 | 495 | 50.0 |
| 500.0 | 38.1 | 572 | 50.0 |
| 630.0 | 44.5 | 660 | 70.3 |
| Если корпус с заданным диаметром отверстия недостаточен для размещения проводника без связывания, можно использовать корпус с следующим самым большим отверстием. | |||
| а)Толерантность для высоты H: ± 15 мм | |||
3Цифры:
