Устройство для испытания механического воздействия с маятником с маятником с маятником от IK01 (0,14J) до IK11 (50J) IEC62262
1Введение.

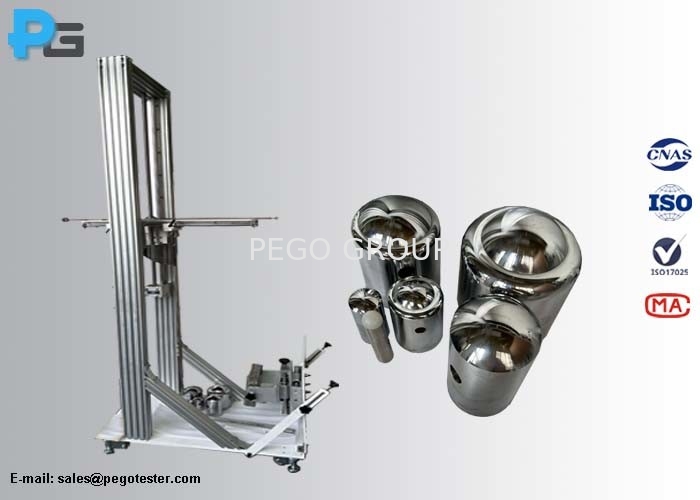

Устройство для механического испытания удара с маятником с маятником может соответствовать требованиям испытаний IEC60068-2-75 Eha и IEC62262.Ударные элементы для IK07 (2J) до IK11 (50J) изготовлены из стали, ударный элемент для испытаний от IK01 до IK06 изготовлен из полимида, и tздесь есть отверстие в середине ударного элемента для фиксации с колесной трубой, эквивалентная масса не равна фактической массе ударного элемента.и массы качающихся труб настроены в соответствии с комбинированной массой ударных элементовИспытательная установка изготовлена из алюминиевого сплава, с четырьмя колесами внизу, и все устройство может свободно двигаться. Высота падения регулируется для выполнения испытаний IK01 до IK11,оборудование настраивается на циферблат для указания высоты паденияВысота путешествия может быть настроена на соответствие различной высоте точек удара.
В случае, если точки удара расположены на вертикальных поверхностях без выступов, можно применять маятник с маятником.покрытияИспытания IK07 - IK11 применяются для испытания светильников, заряжающих устройств для электромобилей и бытовых приборов.
2. Параметр
| Свинговая труба |
Стальная труба 1 (длина: 1000 мм, внешний диаметр: 15,9 мм, толщина: 1,5 мм) для энергий более 2J
Стальная труба 2 (длина: 1000 мм, внешний диаметр: 9,0 мм, толщина: 0,5 мм) для энергий не более 2J
|
| Угол удара |
0 ~ 900 |
| Подъемный ход |
200-1200 мм |
| Ударные молотки |
Ударные элементы: ≤1J для испытаний от IK01 до IK06, изготовленные из нейлона
Ударные элементы: 2J для испытания IK07, 5J для испытания IK08, 10J для испытания IK09, 20J для испытания IK10, изготовлены из стали
|
| Эквивалентная масса молотков |
≤1J: 0,2KG, IK07: 0,5KG, IK08: 1,7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| Способ выпуска молотка |
Ручное освобождение |
| Установка |
1) Завершенный и спроектированный в соответствии с фигурой D IEC60068-2-75.3, применяется для испытаний от IK01 до IK06

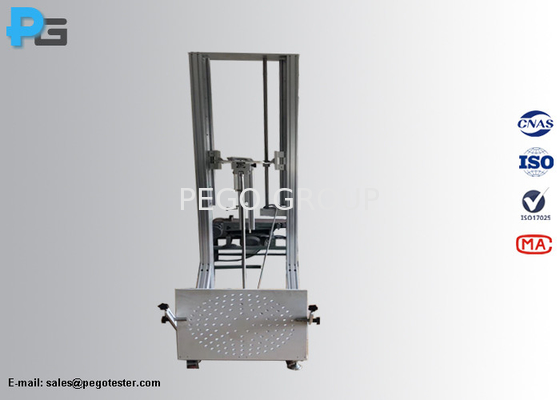

2) Плоская монтажная пластина для испытаний IK07 - IK10, регулируемый угол 0-90°, оборудованная отверстиями M6
|
3Часто задаваемые вопросы
1) Как узнать высоту падения?
Pego: устройство настраивает диаграмму для указания высоты падения.
| Высота падения |
| Энергия/J |
0.14 |
0.2 |
(0,3) |
0.35 |
(0,4) |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
| Эквивалентная масса/кг |
0.25 |
(0,2) |
0.25 |
(0,2) |
0.25 |
(0,2) |
(0,2) |
0.25 |
0.25 |
0.25 |
0.5 |
1.7 |
5 |
5 |
10 |
| Высота падения ± 1% мм |
56 |
(100) |
80 |
(150) |
140 |
(200) |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
2Как расположить образец?
Пего: оборудование выполнено с плоской установкой, для испытания более легких образцов, они могут быть размещены на установке.Так что образец может быть прочно закреплен на крепежной пластине и может быть наклонен на 0-90°Для испытаний тяжелых или объемных образцов их можно положить в землю.
Как избежать вторичных воздействий?
Пого: После первоначального удара молоток удерживается, схватывая ударный элемент рукой, избегая руки, чтобы предотвратить искажение.Пользователи также могут использовать устройство с электронным тормозом, но существует риск деформации колебательной руки.
Вы предоставляете услуги по установке?
Pego: оборудование не нуждается в монтаже, мы отправим оборудование в целом.
