Устройства для испытаний удара молотком от IK08 до IK11

Оборудование для испытаний на механическое воздействие IK08 - IK11 для проверки механической прочности корпуса EVCS

1. Введение

Аппарат для испытаний на механическое воздействие IK разработан в соответствии с IEC62262, IEC60068-2-75 Test Eha и Test Ehc и может соответствовать требованиям испытаний IEC61851-1. В соответствии со стандартными требованиями, внешний корпус оборудования для электроснабжения EV должен выдерживать испытания на механическое воздействие IK08 и выше. Это оборудование может выполнять как вертикальные, так и маятниковые испытания на удар, то есть как вертикальная, так и горизонтальная поверхности оборудования для электроснабжения EV могут подвергаться воздействию.

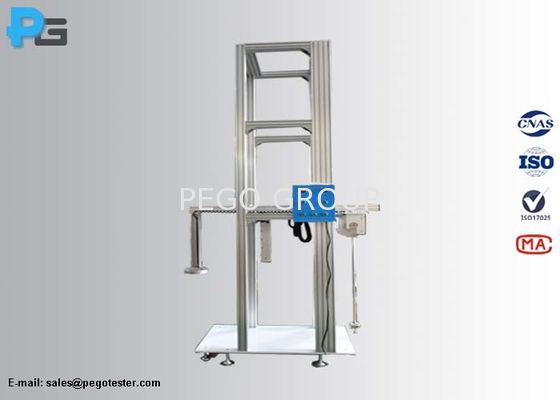

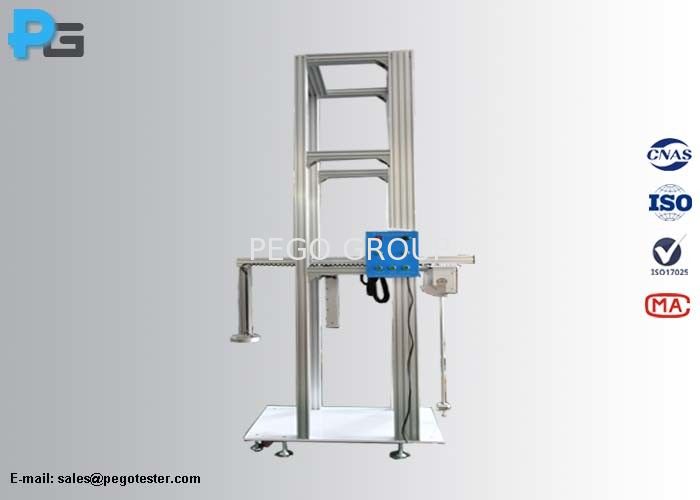

Это оборудование состоит изударных элементов( (5 Дж/1,7 кг*2, 10 Дж/5 кг*2, 20 Дж/5 кг*2, 50 Дж/10 кг*2), маятниковых труб, направляющих и испытательного стенда. Ударные элементы работают с маятниковыми трубами и могут выполнять маятниковые испытания на удар IK08 - IK11. Ударные элементы работают с направляющими для выполнения вертикальных испытаний на удар молотком IK07 - IK11. Испытательный стенд изготовлен из алюминиевого сплава. С четырьмя колесами внизу, так что все устройство может свободно перемещаться.

2. Параметр

Характеристики ударных элементов
Энергия/Дж	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Эквивалентная масса±2% кг	1,7	5	5	10
Материал	сталь
R/мм	25	50	50	50
D/мм	60	80	100	125
f/мм	10	20	20	25
r/мм	6	-	10	17
l/мм	Зависит

Высота падения

Степени защиты от внешних механических воздействий

3.  Часто задаваемые вопросы

1). Что такое 2 в 1?

Pego: это оборудование 2 в 1, может выполнять как вертикальные испытания молотком, так и маятниковые испытания молотком. Они используют один и тот же испытательный стенд и работают независимо.

2). Зачем нужны 2 набора ударных элементов?

Pego: потому что фактическая масса ударного элемента для маятникового испытания на удар не совпадает с фактической массой ударного элемента для вертикального испытания на удар. Эквивалентная масса вертикального молотка равна фактической массе ударных элементов. Эквивалентная масса маятникового молотка состоит из фактической массы ударных элементов, массы маятниковой трубы и гаек и т. д. Кроме того, вертикальный молоток и маятниковый молоток имеют различия во внешнем виде, см. изображения ниже.

3). Зачем нужно оборудование 2 в 1?

Pego: оборудование 2 в 1 объединяет вертикальный молоток и маятниковый молоток в одном оборудовании. На практике вертикальный молоток используется на горизонтальной поверхности, а маятниковый молоток используется на вертикальной поверхности. Пользователю не нужно переворачивать образец, чтобы воздействовать на разные поверхности с помощью этого оборудования 2 в 1. В случаях, когда образец слишком тяжелый, чтобы его можно было перевернуть, устройство 2-в-1 более практично.

4). Есть ли у этого оборудования функциявторичной защиты от удара? Pego: мы рассматриваем это как дополнительную функцию, пользователь может упомянуть эту функцию при запросе. Пользователь может остановить вторичный удар вручную или установить электрический тормоз для остановки вторичного удара.

5). Как освободить ударные элементы?

Pego: Электромагнитное освобождение вертикального молотка и ручное освобождение маятникового молотка.
