Устройство для испытаний на ударных шарах из стали

Аппарат для испытания на удар стальным шаром для проверки механической прочности корпусов

1. Введение

Образец, состоящий из полного корпуса, поддерживается в его нормальном положении, твердый гладкий стальной шар диаметром 50 мм и массой 500 г ± 25 г свободно падает из состояния покоя с вертикального расстояния 1,3 м на образец. Кроме того, стальной шар подвешивается на шнуре и раскачивается как маятник, чтобы приложить горизонтальный удар к вертикальным поверхностям, падая с вертикального расстояния 1,3 м на образец, альтернативно, образец поворачивается на 90 градусов вокруг каждой из его горизонтальных осей, и шар сбрасывается, как при испытании на вертикальный удар. Испытание на удар применяется к лицевой стороне электронно-лучевой трубки, стеклу оборудования, поверхности корпуса стационарного оборудования и плоскому дисплею.

Испытание на удар шаром должно соответствовать требованиям испытаний IEC60598-1 пункт 4.13.4 (a), IEC60950-1 пункт 4.2.5, AS-NZS61439.4 пункт 10.2.6.2 и IEC60601-1 пункт 15.3.3. Оно предназначено для проверки того, имеют ли корпуса оборудования ME, IT-оборудования и светильников для тяжелых условий эксплуатации достаточную механическую прочность для защиты от неприемлемого риска.

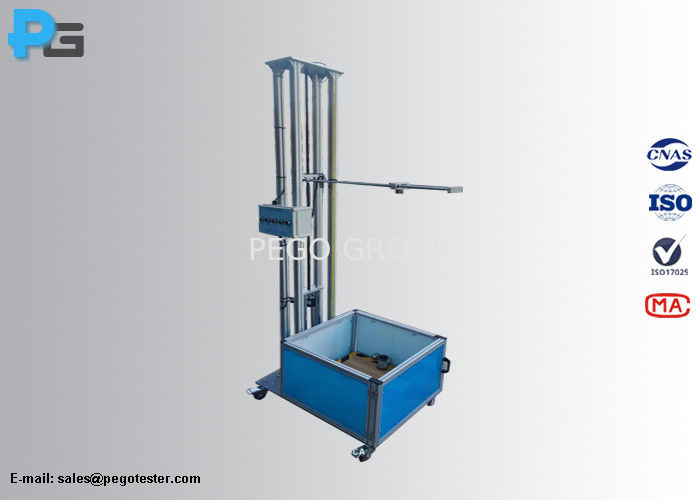

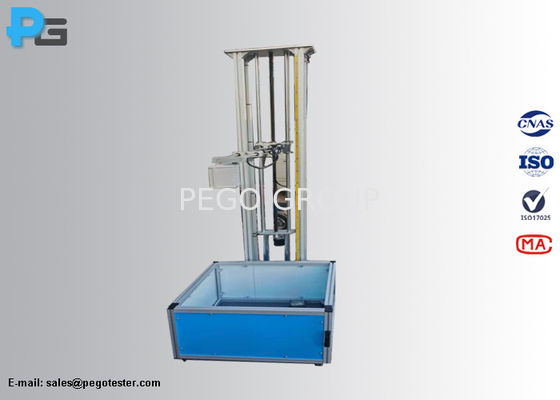

Аппарат для испытания на удар стальным шаром может выполнять как испытание на вертикальный удар по горизонтальным поверхностям корпусов, так и испытание на удар маятником по вертикальным поверхностям корпуса. Высота хода может быть настроена в соответствии с DUT.

2. Спецификация

3. Часто задаваемые вопросы

1). Наш DUT больше, чем вы указали в спецификации, можем ли мы использовать это оборудование?

Pego: Да, оборудование может быть настроено в соответствии с образцами, а высота хода регулируется в диапазоне от 1,3 м до верхнего предела.

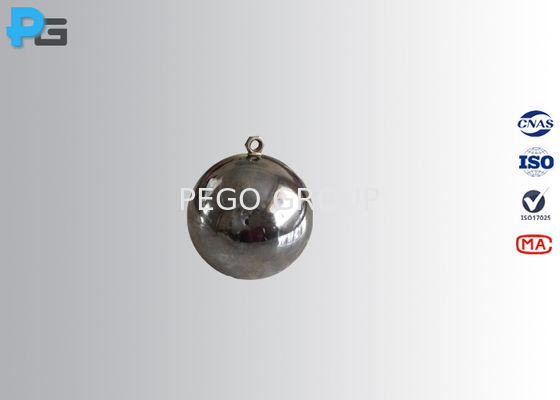

2). Можем ли мы купить только ударный шар?

Pego: Да, стальной ударный шар можно продавать отдельно.

3). Как вы упаковываете оборудование?

Pego: Оборудование будет упаковано в деревянный ящик и отправлено целиком.
