Управление ПЛК IEC60529 водонепроницаемая комплексная испытательная камера для испытаний IPX5, IPX6 и IPX9K
1. Применение
Наружное освещение, бытовая техника, автозапчасти и другие электронные устройства.
2Функция комплексной испытательной камеры
Основной функцией этого оборудования является испытание физических и других связанных с ними свойств электронных и электрических изделий, ламп, электрических шкафов, электрических компонентов, автомобилей,Мотоциклы и их части в симулируемых дождливых климатических условияхПосле испытаний проверка используется для определения соответствия производительности продукта требованиям IPX5, IPX6, IPX9 и IPX9K, чтобы облегчить разработку продукта, улучшение,проверка и заводская инспекция.
3. Стандарт Соответствует
IEC60529:1989 +A1:1999 +A2: 2013пункты 14.2.5 и 14.2.6 и 14.2.9
ISO20653: 2006-08-15 фигуры 8 и 9, таблица 7 для IPX9K
1) IPX5 Водяные струи
Вода, проецируемая на корпус из любой стороны через сопла (6,3 мм), не должна оказывать вредоносного воздействия.давление 30 кПа на расстоянии 3 м.
2) IPX6 Сильные струи воды
Вода, проецируемая мощными струями (12,5 мм сосуда) против корпуса из любого направления, не должна оказывать вредного воздействия.давление 100 кПа на расстоянии 3 м.
3) IPX6-K Сильные струи воды с повышенным давлением
Вода, проецируемая мощными струями (6,3 мм сосуда) против корпуса из любого направления при повышенном давлении, не должна оказывать вредного воздействия.75 литров в минуту, Давление: 1000 кПа на расстоянии 3 м.
4) IPX9K Высокое давление/паровые струи воды
Вода, проецируемая в условиях высокого давления и высокой температуры против корпуса из 4 направлений (00, 300, 600, 900Продолжительность испытания: 30 секунд в направлении, объем воды: 14 - 16 литров в минуту, давление: 8000 - 10000 Кпа, температура: 80±5°C, расстояние испытания: 100 - 150 мм.
4.Параметры
| Модель |
IPX69K |
| Контрольный блок |

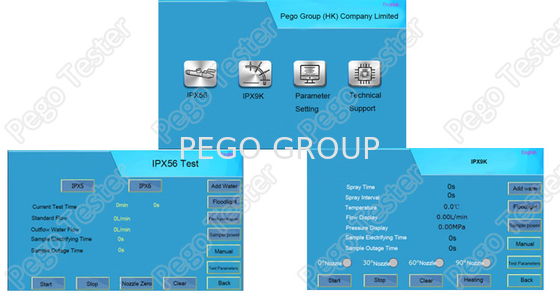

сенсорный экран + управление PLC |
| Рабочие размеры (мм) |
L1200*W1200*H1200 (на заказ) |
| Внешние размеры (мм) |
L4200*W1380*H2050 |
| IPX5 & IPX6K диаметр сопла |
Φ6,3 мм |
| Диаметр сопла IPX6 |
Φ12,5 мм |
| Испытательная дистанция для IPX5/6 |
2.7m (расстояние от соприкосновения к центру проигрывателя) |
| Способ крепления сопла для IPX5/6 |
Механическая фиксация (авто или программируемый угол стрелки) |
| Количество насадки для IPX9K |
4 |
| Положение соприкосновений |
00, 300, 600, 900(вертикальное распределение) |
| Расстояние испытания для IPX9K |
100 ~ 200 мм (регулируемый) |
| Время испытания для IPX9K |
30 долларов за позицию |
| Масса медведя |
50 кг |
| Время испытания |
0~9999s (предварительная настройка) |
| Диаметр проигрывателя |
Φ600 мм |
| Режим подъема поворотного устройства |
Ручное регулирование (высота регулирования: 410 ~ 680 мм) |
| Скорость потока IPX5 |
120,5±0,625 (л/мин) |
| Скорость потока IPX6 |
100±5 (л/мин) |
| Скорость потока IPX6K |
75±0,375 (л/мин) |
| Скорость потока IPX9K |
14-16 ((L/мин) |
| Резервуар воды |
90 л (перерабатываемая) |
| Температура IPX9K |
RT. или 80±5°C |
| Давление воды IPX9K |
8000-10000Kpa |
| Скорость вращения проигрывателя |
1-10 р/мин (регулируемый) |
| Рабочая мощность |
380V/50Hz, 18KW (3 фазы 5 проводов, L1, L2, L3+N+PE) |
| Мощность ЕСТ |
220 В |
| Язык операции |
Английский язык |
| Функция защиты безопасности |
Защита от утечек, защита от нехватки воды, защита от короткого замыкания, защита от фазовой последовательности, защита от перегрева |
| Условия работы |
5°C~35°C (температура), ≤85% (R.H.), 86kPa~106kPa (давление) |
| Источник воды |
1) Пользователь должен настроить источник воды для оборудования на месте установки, с давлением воды не менее 0,2 МПа, и установить 4/8 дюймовый кран.
2) Кран находится не более чем в 2 метрах от оборудования
|

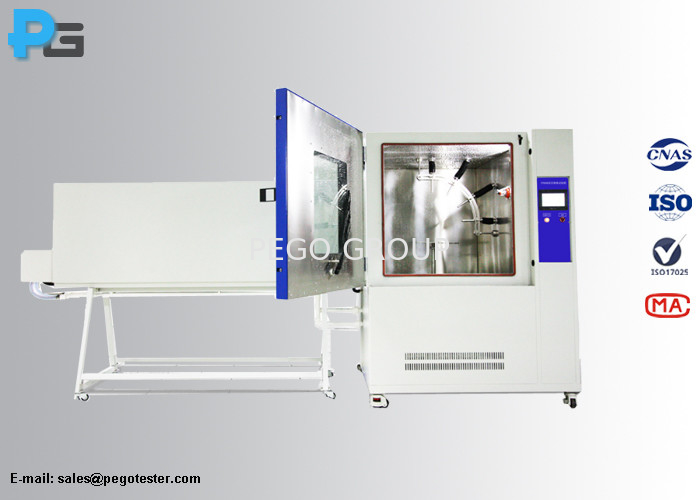

5Выставка продукции
