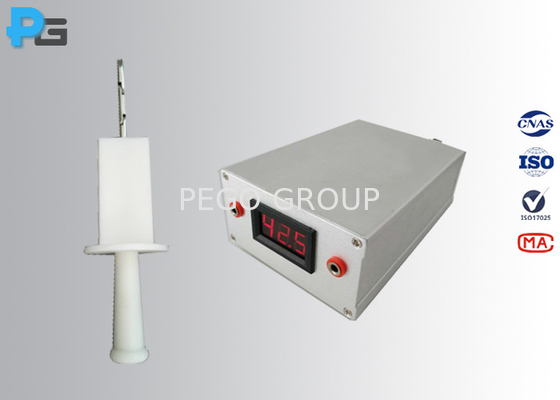

Оборудование для испытаний соединителей электромобилей IEC 62196 Пробный палец Зонд B с электрическим индикатором 42 В
1.Введение испытательного пальца зонды B:

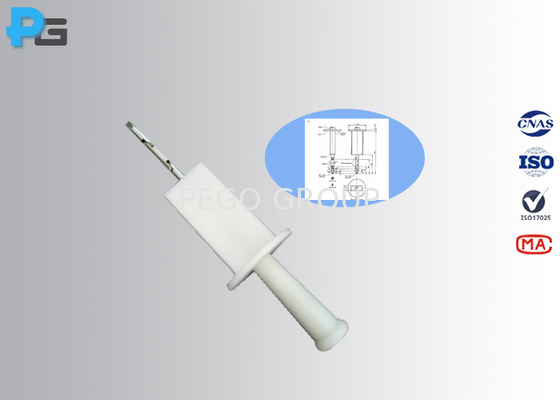

Испытательный пальцевой зонд B - это высокоточное испытательное оборудование, которое может быть использовано для испытания розетки электромобиля и разъемов транспортного средства, оно строго спроектировано в соответствии с IEC61032 рисунок 2,и отвечает требованиям IEC 62196-1 пункт 10.1, UL507, UL1278 фиг. 8 и IEC60529 фиг. 2. Пробный палец предназначен для проверки базовой защиты от доступа к опасным частям,Он также используется для проверки защиты от доступа пальцем..
Испытательный палец зонды B состоит из пальца, баффла, изолированной ручки, и он может быть настроен с клипом аллигатора в конце ручки для испытания антиэлектрического удара.Он также может быть настроен на M6 натянутый отверстие в конце ручки, чтобы оснастить с тянуть и толкать динамиметр или настроить непосредственно с 10N двигатель для испытания защиты корпуса.
2. Спецификация соединенного испытательного пальца
| Модель |
PG-TPB |
PG-TPB ((1) |
PG-TPB(2) |
PG-TPB(3) |
| Соединенный размер 1 |
30±0.2 |
30±0.2 |
30±0.2 |
30±0.2 |
| Соединенный размер 2 |
60±0.2 |
60±0.2 |
60±0.2 |
60±0.2 |
| Длина пальца |
80±0.2 |
80±0.2 |
100±0.2 |
80±0.2 |
| Размер кончика пальца до сгибателя |
180±0.2 |
180±0.2 |
- Я не знаю. |
180±0.2 |
| Огранка на кончиках пальцев цилиндрическая |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
| Филе пальца |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
| Угол резки кончиков пальцев |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
| Конический кончик пальца |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
| Диаметр |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
| Диаметр секции А-А |
Ф50 |
Ф50 |
- Я не знаю. |
Ф50 |
| Ширина секториона А-А |
20±0.2 |
- Я не знаю. |
- Я не знаю. |
20±0.2 |
| Диаметр баффла |
Ф75±0.2 |
Ф75±0.2 |
Ф125±0.2 |
Ф75±0.2 |
| Толщина баффла |
5±0.5 |
5±0.5 |
- Я не знаю. |
5±0.5 |
| Сила |
- Я не знаю. |
- Я не знаю. |
- Я не знаю. |
10-30N |
| Соблюдать стандарт |
IEC61032 |
IEC60335-1 |
IEC 60335-2-14 |
IEC60529 |
3Рисунок испытательного пальца
4. Часто задаваемые вопросы
1) К какому стандарту соответствует испытательный палец B?
Ответ: Он может соответствовать стандартам IEC61032, IEC60529, IEC62196, IEC60335, IEC61851-1, IEC60061 и т.д.
2) Сопровождается ли испытательный палец B сертификатом калибровки?
Ответ: Да, он может быть поставлен с сертификатом калибровки третьей лаборатории, но стоимость взимается отдельно.
3) Каково время проведения испытания с помощью пальца B?
Ответ: у нас есть зонд на складе, он может быть доставлен сразу.
Зонд оснащен двигателем?
Ответ: У нас есть две модели для выбора, одна без двигателя, но с M6прокрученное отверстие в конце ручки, другой с двигателем и двигатель может быть настроен с 10N, 50N, и т.д.
