IEC 62196-1 Раздел 25.3 Испытатель тяговой силы и крутящего момента для электромобильных розетки и соединителей транспортных средств

1. Описание испытателя тяговой силы и крутящего момента крепления шнура

Испытатель тяговой силы и крутящего момента крепления шнура спроектирован в соответствии с пунктом 25.3 фиг. 17 и пунктом 23 IEC 62196-1.3, Он используется для испытания напряжения и крутящего момента на электрическом транспортном средстве и соединителях транспортного средства, снабженных гибким кабелем,не должно быть возможности толкать шнур в прибор в такой степени, что шнур или внутренние части прибора могут быть повреждены..

Метод испытания состоит в том, чтобы сделать на шнуре знак на расстоянии примерно 20 мм от крепления шнура или другой подходящей точки.и затем применять постоянную силу притяжения к шнуру в течение 100 раз со скоростью 1 раз / с. Затем применяйте крутящий момент как можно ближе к устройству в течение 1 минуты.смещение положения маркировки шнура не должно превышать смещение, показанное в таблице тяги и крутящего момента..

Структура:

2. Параметр испытателя тяговой силы и крутящего момента крепления шнура

Таблица 11 - Значения силы тяги и крутящего момента при испытаниях на крепление кабеля

3Структура прицепа к креплению шнура и испытатель крутящего момента

Используйте предопределенные счетчики и цифровой таймер для управления временем испытания применяемого напряжения и времени испытания крутящего момента.Оборудование автоматически останавливается, когда время испытания или время испытания достигаетсяПосле испытания максимально допустимое смещение гибкого кабеля соединителя зарядной пушки не должно превышать стандартно требуемое значение.

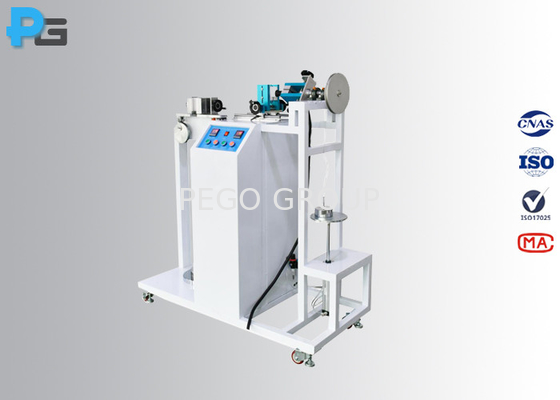

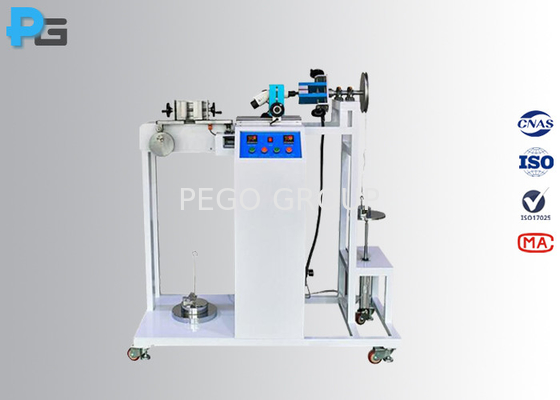

4Фигуры прицепочного прикрепления шнура и испытателя крутящего момента
