IEC62196-1 пункт 26.4 Электромобильный прибор для испытания на изгиб кабеля с разъемом и соединителем для транспортного средства
1Введение устройства для испытаний на изгиб кабеля
Устройство для испытания изгиба шнура разработано в соответствии с таблицей 20 и таблицей 14 пункта 26.4 IEC 62196-1.Он применяется для выполнения испытания механического нагрузки на необратимые аксессуары EV-насоса и соединителя транспортного средства..
Метод испытания:
Образец прикрепляется к колеблющемуся элементу аппарата таким образом, что в середине пути кабель нагружается весом,и через проводники проходит ток, равный номинальному току аксессуара, напряжение между ними является номинальным напряжением, колеблющийся элемент перемещается назад и вперед под углом 90° (45° по обе стороны вертикали),количество изгибов 20000 и скорость изгиба 60 в минутуПосле испытания образцы не должны показывать повреждения в значении настоящего документа.
Структура:
Оборудование имеет конструкцию подъемника и управляется с помощью ПЛК и сенсорного экрана.Оборудовать с 4 колес для того, чтобы машина двигается легко.
2. Спецификация испытательного аппарата для изгиба кабеля
| Система управления |
ПЛК + сенсорный экран |
| Режим привода |
Сервомотор |
| Скорость испытания |
60 циклов/мин |
| Угольный индикатор |
0-3600, из нержавеющей стали |
| Угол поворота |
90°, ±450с обеих сторон от вертикальной или любого желаемого угла |
| Количество испытаний |
Стандартный по умолчанию: 20000 циклов |
| Нагрузка |
200 ~ 250 В / 0 ~ 400 А (регулируемый) |
| Весы |
20N, 25N, 50N, 75N, 100N или можно настроить |
| Сцепка для образцов |
Механические зажимы |
| Рабочая мощность |
220В/50Гц |
Таблица 14 - Испытание гибкости механической нагрузки
| Номинальный ток (A) |
Сила (N) |
| До и включая 20 |
20 |
| От 21 до 32 включительно |
25 |
| От 33 до 70 включительно |
50 |
| От 71 до 250 включительно |
75 |
| От 251 до 400 включительно |
100 |
| От 401 до 500 включительно |
120 |
| От 501 до 600 включительно |
140 |
| От 601 до 800 включительно |
180 |

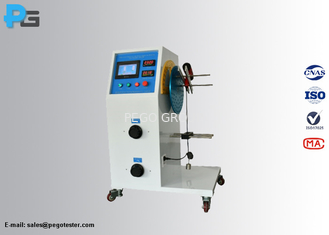

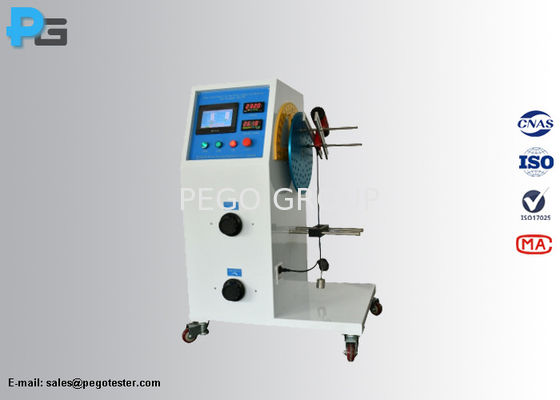

3Изображение испытательного аппарата на изгиб кабеля
4. Часто задаваемые вопросы
1) Прибор для испытания на изгиб шнура поставляется с сертификатом калибровки?
Ответ: Да, будет доставка с сертификатом калибровки, стоимость дополнительная.
2) Каков угол поворота?
Ответ: Угол может быть настроен 0-3600свободно (стандарт требуется 900, ±450с обеих сторон от вертикальной или любого желаемого угла).
3) Какая скорость?
Ответ: скорость регулируется от 0 до 60 циклов/мин.
4) Какую упаковку будет использоваться для отправки?
Ответ: аппарат будет упакован в деревянный корпус.
5) Как мы можем заказать этот товар?
Ответ: пожалуйста, отправьте нам запрос, наш продавец свяжется с вами в течение 24 часов.
