IEC 62196-1 Электрическое транспортное средство IPX3 и IPX4 Оциллирующая трубка Водонепроницаемая испытательная машина
1Внедрение водонепроницаемой испытательной машины для колеблющихся труб:
Водонепроницаемая испытательная машина с колеблющейся трубкой разработана в соответствии с пунктом 14 на рисунке 4 IEC 60529.2.3 и 14.2.4, и это требуется стандартом IEC62196-1 пункт 20.2Он применяется для проверки защиты от опрыскивания (IPX3) и поливания воды (IPX4) испытания, и широко используется в промышленности электромобиля, VE розетки и коллекторы, электроники, светильников,электрические компоненты, автозапчасти и т.д..Водонепроницаемое испытательное оборудование IPX3 и IPX4 состоит из колеблющихся труб (R200 - R1600), проигрывателя, резервуара для воды, блоков управления (тач-экран + PLC), потокомера, датчика давления и т.д.Оциллирующая трубка изготовлена из нержавеющей стали SUS304.
IPX3: в колеблющейся трубе имеются отверстия для распыления по дуге 60° по обе стороны от центральной точки (другие отверстия блокированы), общая скорость потока регулируется в соответствии со стандартными требованиями,испытательный корпус помещается в центральную точку полукруга., трубка колеблется под углом 120°, 60° по обе стороны вертикали, время для одного полного колебания (2*120°) составляет около 4 с, а продолжительность испытания - 5 мин.Затем поверните оболочку на 90° в горизонтальном направлении, и испытать в течение 5 мин, максимально допустимый радиус колебательной трубы составляет 1600 мм.
IPX4: осциллирующая трубка имеет распылительные отверстия по всему 180° полукруга, общая скорость потока регулируется в соответствии со стандартом и измеряется потокометром.Трубка колеблется под углом почти 360°, 180° по обе стороны вертикали, и время для одного полного колебания (2*360°) составляет около 12 с. Продолжительность испытания составляет 10 мин.Поддержка испытательного корпуса должна быть перфорирована, чтобы избежать превращения в водоотталкивающее устройство.; поворачивайте катушку до максимума в каждом направлении, так что оболочка будет брызгать во всех направлениях.
2. Особенности водонепроницаемой испытательной машины с колеблющейся трубкой:
● Для испытаний IPX3 и IPX4
● Оборудование и проигрыватель изготовлены из нержавеющей стали SUS304#, чтобы гарантировать ржавчину.
● Принимает структуру двойных столбов, легко устанавливается и стабильно вращается.
● Оснащение регулируемыми ручками, что облегчает передвижение оборудования.
● Резервуар находится под оборудованием, автоматическое регулирование уровня воды с помощью плавающего шарового клапана воды и сигнализация на высоком или низком уровне для защиты от повреждений, вызванных низким уровнем воды.
● Оциллирующий трубный привод: используется сервирующий двигатель Panasonic, обладающий характеристиками низкого шума и высокой точности.
● Поворачивающийся привод: использует шаговый двигатель китайской марки, может регулировать скорость и угол с помощью сенсорного экрана и автоматически управлять направлениями (подходит для проб для живого тестирования).
● Настройка времени питания: отключение питания: 0-999 мин.
● Компоненты управления: 7-дюймовый сенсорный экран + ПЛК Panasonic.
3. Параметр водонепроницаемой испытательной машины для колеблющейся трубы
| Модель |
IPX34C |
| Радиус трубы |
R1600 |
R1400 |
R1200 |
1000 рублей |
R800 |
R600 |
R400 |
R200 |
| Внешний размер (L*W*H, m) |
4*3.2*2.8 |
3.6*3*2.6 |
3.2*2.4*2.4 |
2.85*2.02*2.350 |
2.4*1.8*2 |
2*1,4*1.8 |
/ |
/ |
| Скорость доставки (л/мин) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Диаметр проигрывателя (мм) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Высота проигрывателя (мм) |
1750 ~ 2350 |
1750 ~ 2350 |
1350~1950 гг. |
1300 ~ 1700 |
950 ~ 1550 |
550 ~ 1000 |
/ |
/ |
| Открытие соприкосновения (мм) |
0.4 |
| Внутренний диаметр трубы |
15 мм |
| Вместимость водяного бака |
30 л |
| Угол трубы |
1200(IPX3), 3600(IPX4) или определяется пользователем |
| Скорость вращения трубки |
4s для 2*1200, 12 для 2*3600или пользователем |
| Материал трубки |
SUS304 из нержавеющей стали |
| Скорость вращения проигрывателя |
1 ~ 5 р/мин |
| Максимальная несущая способность проигрывателя |
50 кг. |
| Способ вращения поворотного устройства |
Перенаправление вперед или вперед и назад |
| Защита |
Электрическая утечка, гидропения, короткое замыкание |
| Рабочая мощность |
AC 220V/50Hz, 1KW (живой провод + нейтральный провод + защитный наземный провод) |
| Условия труда |
5°C~35°C (температура), ≤85% (R.H.), 86kPa~106kPa (давление) |
| Аксессуары |
Водный фильтр*1, испытательная игла*100, 3-ядерный кабель*1 (3 м) |
| Источник воды |
1) Пользователь должен настроить источник воды для оборудования на месте установки, с давлением воды не менее 0,2 МПа, и установить 4/8 дюймовый кран.
2).Кран находится не более чем в 2 метрах от оборудования
|
| Требования к объекту |
Поверхность ровная, дренаж беспрепятственен, земля и стены водонепроницаемы, и дренажный канав или канавка установлена |
| Требование к переключателю питания |
1) Пользователь должен настроить воздушный переключатель защиты от утечек соответствующей мощности для оборудования на месте установки;и этот выключатель должен быть независимым для использования оборудования
2) Запрещается использовать переключатели ножей или розетки
3).Воздушный выключатель защиты от утечки находится не дальше чем на расстоянии 2 метров от оборудования
|
| Радиус (мм) |
IPX3 |
IPX4 |
| Количество открытых отверстий |
Общий поток воды |
Количество открытых отверстий |
Общий поток воды |
| Л/мин |
Л/ч |
Л/мин |
Л/ч |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

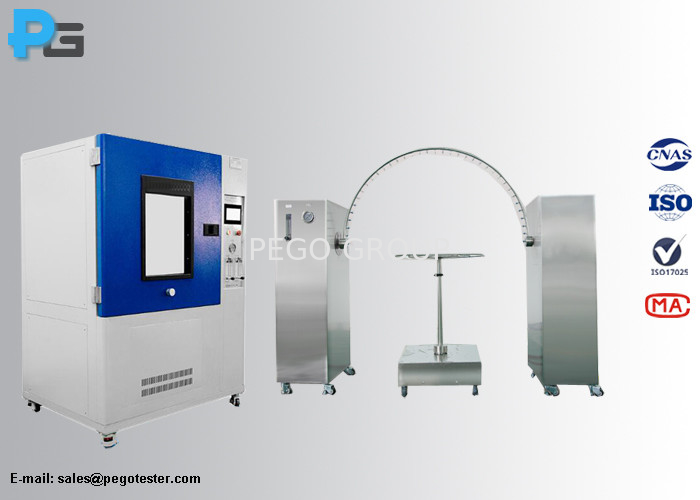

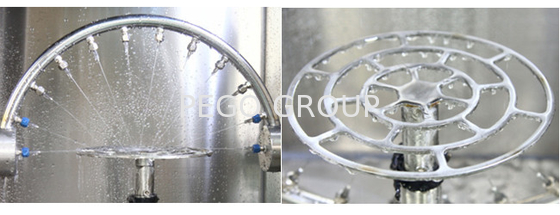

4. Изображение водонепроницаемой испытательной машины с колеблющейся трубкой
5. Перечень упаковки Оциллирующей трубки водонепроницаемой испытательной машины
| 1 |
Колонка |
2 |
| 2 |
Свинговая трубка |
1 |
| 3 |
Стрельбище |
1 |
| 4 |
Синяя Игла |
100 |
| 5 |
Проводка из нержавеющей стали |
несколько |
| 6 |
0.35 мм Игла |
1 |
| 7 |
Печать с O-кольцом |
1 |
| 8 |
Алленский ключ |
1 |
| 9 |
Винты для раскатывающих труб |
6 |
| 10 |
Анилоксная трубка |
6м |
| 11 |
Крепление |
4 |
| 12 |
Фильтр |
1 |
| 13 |
Фильтрный ключ |
1 |
