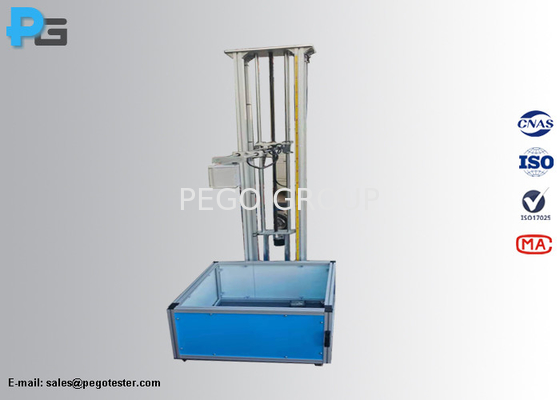

Устройство для испытания механической прочности корпусов, предназначенное для испытаний на ударных шарах из стали
1Введение.
Образец, состоящий из полного корпуса, поддерживается в нормальном положении.твердый гладкий стальной шар диаметром 50 мм и массой 500g±25g допускается свободно падать из покоя через вертикальное расстояние 1Кроме того, стальной шар подвешен веревкой и качается как маятник, чтобы нанести горизонтальный удар на вертикальные поверхности, падая через вертикальное расстояние 1.3 м к образцу, в противном случае образец поворачивается на 90 градусов вокруг каждой из его горизонтальных осей, и шарик падает, как в вертикальном испытании удара. Испытание удара проводится на поверхности катодной лучевой трубы,Стекло из пластин оборудования, поверхность корпуса стационарного оборудования и плоский дисплей.
Испытание удара шарика должно соответствовать требованиям испытаний пункта 4 IEC60598-1.13.4 (а) пункта 4 IEC60950-1.2.5, AS-NZS61439.4 пункт 10.2.6.2 и пункта 15 IEC60601-1.3.3. проверять, имеют ли корпуса оборудования МЭ, ИТ-оборудования и грубых служебных светильников достаточную механическую прочность для защиты от неприемлемого риска.

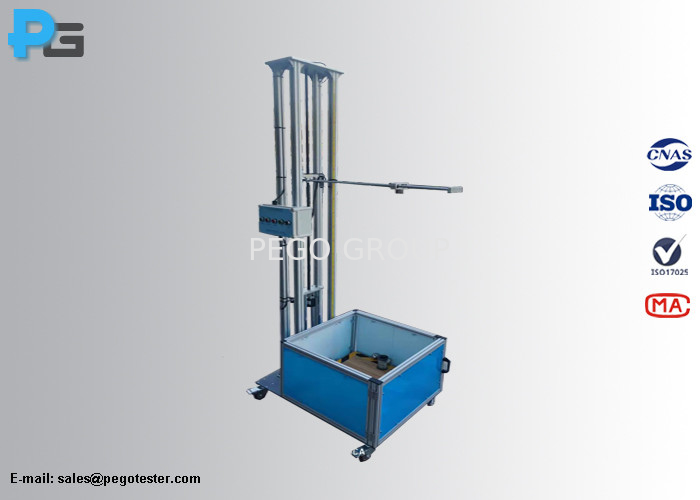

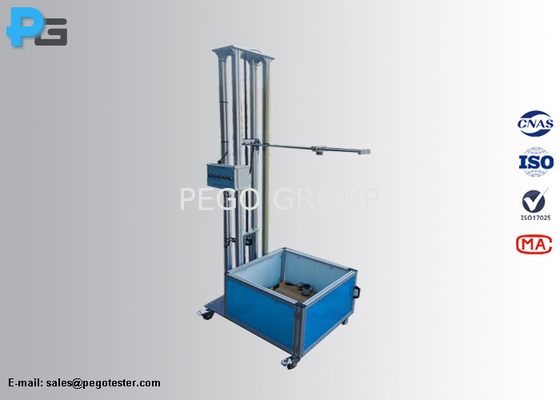

Устройство для испытания удара стальных шаров может выполнять как испытание вертикального удара на горизонтальные поверхности корпусов, так и испытание удара маятником на вертикальные поверхности корпусов.Высота удара может быть настроена в соответствии с DUT.
2Спецификация
| Воздействие стальной шары |
Φ50 мм, 500±25 г |
| Высота падения |
10,3 м |
| Максимальный размер образца, который можно испытать |
500 мм*500 мм*800 мм (L*W*H) |
| Метод воздействия |
1) электромагнитное высвобождение (влияние вертикального падения)
2) Ручное освобождение (взрыв маятника)
|
| Высота удара |
1.3m~2.1m (регулируемый) |
| Способ защиты |
1) Рабочий стол, окруженный защитными заборами
2) После испытания испытательный шар удерживается стальной веревкой, чтобы избежать повреждения.
|
| Метод контроля |
Управление кнопкой |
| Размеры оборудования |
1000*800*2200 мм (L*D*H) |
| Электрическое питание |
220В/50Гц |
3Часто задаваемые вопросы
1) Наш DUT больше, чем вы упомянули в спецификации листа, можем ли мы использовать это оборудование?
Pego: Да, оборудование может быть настроено в соответствии с образцами, а высота удара регулируется в диапазоне 1,3 м до высокого конца.

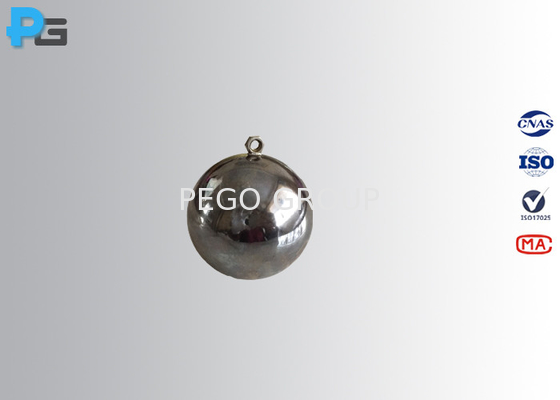

Можно купить только ударный мяч?
Да, стальной ударный шар можно продавать отдельно.
3) Как ты упаковал оборудование?
Pego: оборудование будет упаковано в деревянный корпус и отправлено в целом.
