IEC60601-1 Комплекты испытательных зондов для проверки отверстий в помещениях для оборудования ME
1Введение.

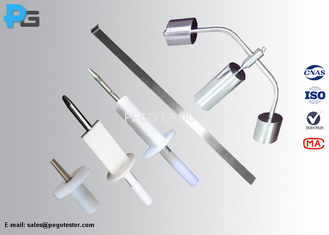

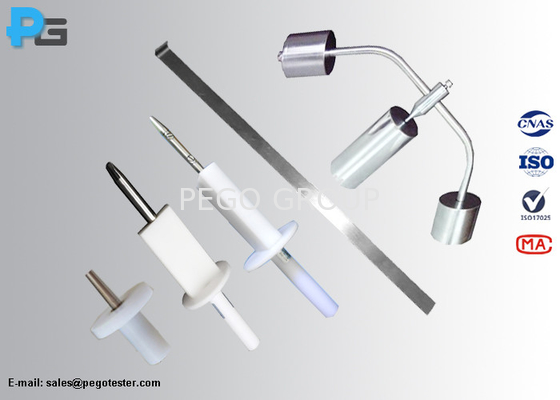

Набор испытательных зондов соответствует требованиям IEC60601-1, включает стандартный испытательный палец, испытательный шприц, прямой несовмещенный испытательный палец, испытательный крюк и металлический испытательный стержень,они применяются для проверки доступности живых или механических опасных частей и отверстий в корпусе медицинского электрооборудования.
2Спецификация
| Имя |
Номер фигуры |
Параметр |
| Стандартный испытательный палец (испытательный зонд B) |
IEC60601-1 пункт 5.9.2.1 и рисунок 6
IEC60950-1 фигура 2А
IEC61032 фигура 2
|
Цель:идентификация доступных частей ME EQUIPMENT
Спецификация:
1) Диаметр дактилогрипоза: Φ12 мм
2) Длина дактилогрипоза: 80 мм
3) Диаметр баффла Φ50 мм.
4) Длина баффла: 100 мм
|
| Прямой несовмещенный испытательный палец с силой 30 Н |
IEC60601-1 пункт 5.9.2.1
IEC60950-1 пункт 2.1.1.1
|
Цель: для проверки отверстий, препятствующих проникновению стандартного испытательного пальца
Спецификация: размер такой же, как у испытательного зонда B, но без соединений применяется сила 30 Н.
|
| Испытательный крюк |
IEC60601-1 фигура 7
Пункт 9 IEC600651.7 и рисунок 4
|
Цель: для проверки открытий соответствующего ME EQUIPMENT
Спецификация:
1) Длина: 180 мм
2) Ширина: 8 мм
Длина крюка: 5 мм.
4) Толщина: 1 мм
5) Материал: нержавеющая сталь SUS304
|
| Испытательный стержень |
Пункт 8 IEC60601-1.4.2 г) |
Цель: для проверки открытости внутренних частей, которые можно потрогать
Спецификация:
1) диаметр: 4 мм
2) Длина: 100 мм
3) Материал: металлический стержень, нейлоновая ручка
Рекомендуемая сила: 0N, 10N
|
| Испытательная булавка (испытательный зонд 13) |
Пункт 8 IEC60601-1.4.2 d) и рисунок 8
IEC60950-1 фигура 2B
IEC61032 фигура 9
|
Цель: для проверки открытости внутренних частей, которые можно потрогать
Спецификация:
1) Диаметр: Φ3 мм (голова), Φ4 мм (хвосты)
2) Длина зонда: 15 мм
3) Диаметр баффла: Φ25 мм
4) Толщина баффла: 4 мм
|
| Устройство для испытания шарового давления |
Пункт 8 IEC60601-1.8.4.1 и рисунок 21 |
Цель: для проверки теплостойкости изоляции ME EQUIPMENT
Спецификация:
1) Диаметр шарика: 5 мм (R2.5 мм)
2) Испытательное давление: 20N±0,2N
3) Материал: нержавеющая сталь
4) Опора для образца: Φ50 мм длиной 100 мм, цилиндрический острый (конфигурировать с отверстием для введения термопары)
|
3Часто задаваемые вопросы
1) Как мы можем применять силу во время испытания?
Pego: Существует два способа для пользователя применять силу во время испытания: 1. пользователь может выбрать испытательный зонд с встроенным двигателем, двигатель встроен в ручку, просто нажмите ручку,может быть применена соответствующая сила2. Зонд может работать с силовым прибором для наложения силы. Зонд сконфигурирован с соединителем на хвосте ручки.
Обычно рекомендуемая сила, применяемая при испытании, составляет 10 Н, но в некоторых стандартах продуктов рекомендуемая сила составляет до 50 Н.
2) Как зонд соединяется с схемой индикации непрерывности?
Pego: Зонд будет поставляться с проводом для подключения к схеме, указывающей на непрерывность.электрический индикаториз Пего.
Как хранить и содержать пробные зонды в повседневной жизни?
Зонды будут поставляться с защитным чехлом, когда не используется, поместите его в чехл.
4) Как вы доказываете, что зонды соответствуют относительным стандартам?
Pego: Пользователь может запросить сертификат калибровки, выданный авторизованной лабораторией ISO17025, но цена сертификата калибровки будет дополнительно взиматься.
