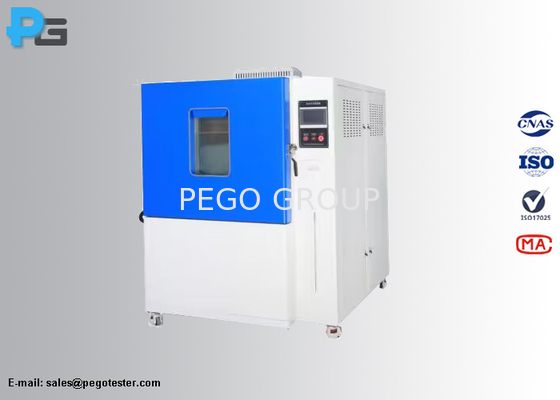

ISO 16750-4 Испытательная камера для испытания системы или компонента дорожного транспортного средства на ударе льдом и водой

ISO 16750-4 Испытательная камера для испытания системы или компонента дорожного транспортного средства на ударе льдом и водой

1Введение.

Испытательная камера для испытаний на удар ледяной воды спроектирована таким образом, чтобы соответствовать требованиям испытаний:ISO16750-4 пункт 5.4.2 и пункт 5.4.3Для испытания воды с разливом DUT помещается на нагревающую камеру (RT +10°C~150°C),и нагреть его в Tmax в течение 1 часа (или до достижения стабилизации температуры DUT), затем используйте струю для разлива DUT холодной водой (0 °C ~ + 4 °C) в течение 3 с. Резервуар для погружения (резервуар для холодной воды) находится под нагревательной камерой при выполнении испытания погружения,Движение DUT в нагревательной камере при Tmax в течение 1 часа (или до достижения стабилизации температуры DUT), при условии, что устройство все еще работает, погрузить его на 5 минут в резервуар с холодной водой на глубине ≥ 10 мм.

Испытание удара в ледяной воде предназначено для имитации теплового удара, вызванного холодной водой, и применимо к продуктам, находящимся в зонах брызги транспортного средства.Цель состоит в том, чтобы имитировать холодную воду, брызгающую по горячей системе или компонентуРежимы неисправности - это механическое трещины материалов или неисправности уплотнения, вызванные различными коэффициентами расширения температуры.Испытание на распыленной воде и испытание на погружении - два альтернативных метода для проведения испытания на удар в ледяной воде..

2. Особенности

● Для испытаний на льду и погружения в воду

● Внутренняя стена камеры изготовлена из нержавеющей стали SUS316#, чтобы гарантировать ржавчину.

● Теплоизоляционный материал: хлопок из стекловолокна высокой плотности, обеспечивающий теплоизоляцию и сбалансированную и стабильную температуру в камере.

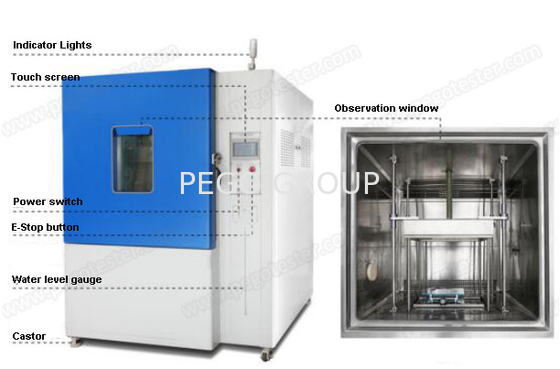

● Оснастить прозрачное окно наблюдения (многослойное отверстие закаленного стекла) и светодиодный свет на двери, что удобно для наблюдения за внутренней ситуацией испытания.

● Испытательное отверстие (диаметр 100 мм) устанавливается на левой стороне устройства, которое может использоваться для испытаний внешних линий электропередачи или сигнальных линий;

● Контрольные компоненты: 7-дюймовый сенсорный экран + PLC. Электрические компоненты изготовлены LS, Omron и т. Д. Процесс проводки соответствует требованиям китайских национальных стандартов,расположение электрической доски разумно;, проводка твердая, и маркировка прозрачная.

● Система охлаждения оборудования установлена внизу.метод конденсации охлаждается воздухом, и используется экологически чистый хладагент R404R.Весь трубопровод системы прошел испытание на 48 часов для подтверждения того, что система охлаждения может работать стабильно в течение длительного времени.. теплообменник корпуса изготовлен из нержавеющей стали SUS316# для предотвращения коррозии соленой водой;

● Испытание с разливом льдом: на правой стороне испытательной камеры устанавливается сосна; расстояние распыливания регулируется путем перемещения образца

● Слот-джет изготовлен из SUS316 и строго спроектирован в соответствии с ISO16750-4 на рисунке 4.

● Испытание погружения: испытание погружения не проводится одновременно с испытанием на льду.и могут быть переданы непосредственно из испытательной камеры в резервуар для погруженияВремя погружения может быть установлено в диапазоне от 1 до 5 минут, количество циклов может быть установлено от 1 до 999 раз, а время восстановления температуры в резервуаре воды составляет 30 минут.

●Устройство имеет функцию автоматической очистки трубопроводов и внутренней коробки.

3. Параметры


4Часто задаваемые вопросы
1) Нужно ли оборудование устанавливать?
Pego: Нет, оборудование будет отправлено в целом, пользователь может напрямую запустить тест при получении оборудования.

2) будет ли оборудование ржаветь?
Pego: Нет, оболочка камеры и резервуар для погружения изготовлены из нержавеющей стали SUS316#, по сравнению с нержавеющей сталью SUS304, материал SUS316 более устойчив к коррозии.

3) Каков гарантийный период? и как мы можем получить послепродажное обслуживание?

Пого: Гарантийный срок составляет 12 месяцев с момента получения товара. 95% проблем послепродажного обслуживания могут быть решены нашей командой инженеров с помощью удаленного обслуживания.Клиенты получат ответ в течение 24 часов в рабочий день после сообщения о проблемеПо нашему опыту, большинство проблем можно устранить под руководством нашего инженера, только небольшая часть проблем вызвана неисправностью деталей,Это потому, что мы используем фирменные компонентыЕсли детали повреждены, мы отправим новые для замены, новые детали будут заряжены бесплатно в течение гарантийного периода.И также наша команда Eigneer научит вас, как заменить поврежденные части.
