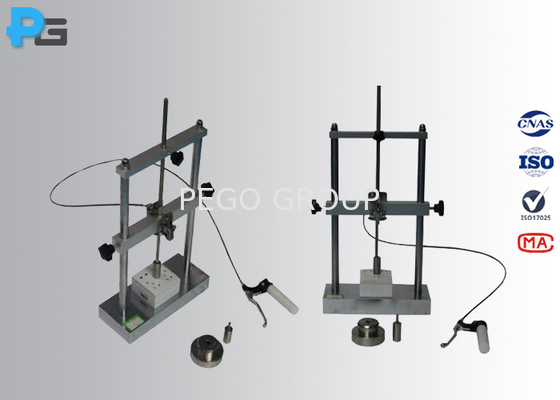

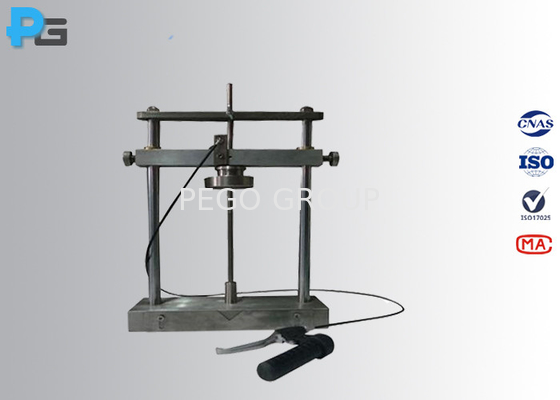

IEC60884-1 Рисунок 27 и Рисунок 42 Устройство для испытания удара при низкой температуре для испытания изоляционных штифтов, розетки

IEC60884-1 Рисунок 27 и Рисунок 42 Устройство для испытаний ударов при низкой температуре для испытаний изоляционных элементов, розетки и розетки

1Введение:

Устройство для испытания на низкой температуре при ударе спроектировано в соответствии с пунктом 24.4/рисунок 27 и пунктом 30.4/рисунок 42 и пунктом 8 IEC 60811-1-4.5, VDE0620, GB2951.4, GB2099.1 пункт 24.4 и 30.4 фиг. 27 и фиг. 42 и т.д.Прибор для испытания удара при низкой температуре должен работать с низкотемпературной камерой и должен быть установлен на губчатом резиновом подложке толщиной 40 мм..

Данный прибор предназначен для выполнения испытания удара с высоты 100 мм при падении весом 100 г или 1000 г на изоляционные рукава.Стыковочные и розетковые розетки при низкой температуре для выполнения требований испытаний пунктов 24 IEC60884-1.4 и 30.4, после испытания с нормальным или исправленным зрением без дополнительного увеличения не должно быть видно никаких трещин изоляционных оболочек, и на образце не должно быть повреждений.

Устройство также может выполнять испытание удара от 100 мм на кабели питания, гибкие кабели и провода с изоляцией из ПВХ и оболочками при низкой температуре.масса падающего веса определяется общим диаметром кабеля (см. таблицы 1 и 2 ниже)., испытание может соответствовать требованиям пункта 8.5 и рисунка 1 стандарта IEC60811-14.Никакие трещины изоляционных оболочек не должны быть видны при нормальном или исправленном зрении без дополнительного увеличения..

2Спецификация:
