IEC60529 Оборудование для испытаний на распылительных сосудах для испытаний IPX3 и IPX4
1Введение.
Оборудование для испытаний на распылительной сопла IPX3/4 может соответствовать требованиям пунктов 14 IEC60529.2.3 и 14.2.4 и рисунок 5, применяется для проверки защиты от распыливания воды (IPX3) и распыливания воды (IPX4) для большого образца.резервуар для воды и контрольная коробкаЭто оборудование предназначено для моделирования дождливых условий для проверки физической производительности наружных светильников, бытовых приборов, автозапчастей и т.д.

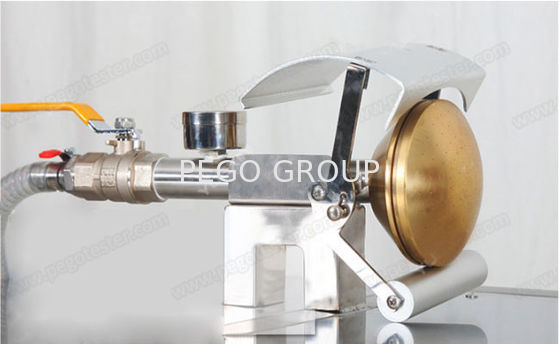

Ручное устройство с распылительной соплами разработано согласно IEC60529, рисунок 5, оно применяется для проверки защиты от распыливания воды (IPX3) и распыливания воды (IPX4) для большого образца.Ручное устройство состоит из распылителя, движущегося щита, противовеса, шланга и датчика давления.2 внутренних круга из 12 отверстий на 300угол, 4 наружных круга из 24 отверстий на 150Движущийся щит изготовлен из алюминия, противовесный щит установлен для испытания IPX3, давление воды регулируется, чтобы дать указанную скорость доставки,давление для достижения этой скорости передачи будет находиться в диапазоне от 50 до 150 кПа., и она должна сохраняться постоянной во время испытания, продолжительность испытания составляет 1 мин/м2рассчитанной поверхности корпуса и с минимальной продолжительностью 5 мин. Для испытания IPX4,противовесный щит снимается с распылительной сопла и корпус распыляется со всех возможных направлений., скорость потока воды и время распыления на единицу площади совпадают с испытанием IPX3.
2. Особенности
● Для испытаний IPX3 и IPX4.
● Спрейная насадка выполнена с помощью технологии ЧПУ, головка изготовлена из чистого латуни, а поверхность остеклена зеркалом.и остальные части изготовлены из нержавеющей стали SUS304.
● Поверхность головки сопла покрыта антиржавым покрытием, которое эффективно предотвращает образование патины от водяного знака на поверхности сопла и влияет на внешний вид.
● На распылителе есть 121 отверстие диаметром 0,5 мм (1 отверстие в центре, 2 внутренних круга по 12 отверстий в 300угол, 4 наружных круга из 24 отверстий на 150высота), полностью соответствуют требованиям IEC60529.

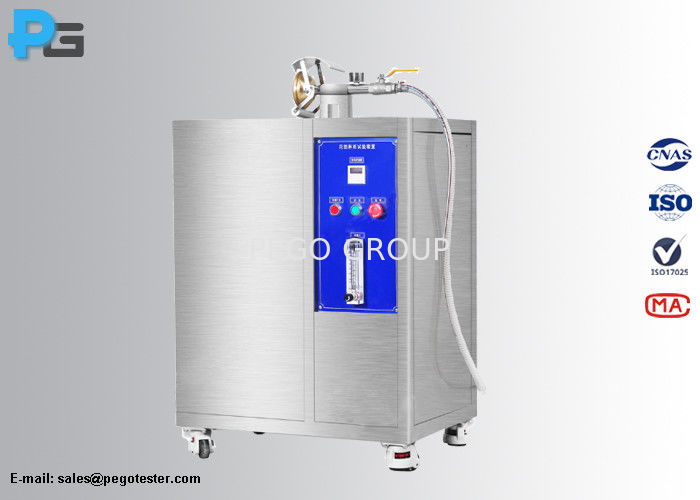

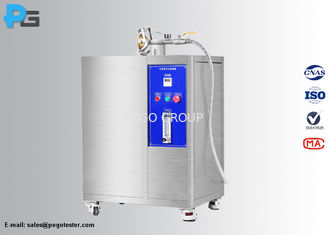

● Устройство включает таймер, кнопку переключателя питания, кнопку аварийной остановки, кнопку запуска и потокомер.
3Спецификация
| Модель |
IPX34AS |
| Внешний размер (L*W*H) |
870mm*600mm*950mm (коробка управления)
370 мм*115 мм*165 мм (распылитель)
|
| Диаметр распылителя |
102 мм |
| Количество отверстий |
121 |
| Диаметр отверстия |
Φ0,5 мм |
| Положение отверстий |
1 дырка в центре
2 внутренних круга из 12 отверстий на 300пик
4 наружных круга из 24 отверстий на 150пик
|
| Внешний диаметр водозабора |
Φ16 мм |
| Внешний диаметр водопроводной трубы |
Φ28 мм |
| Скорость потока |
10 л/мин±5% |
| Способ регулировки потокомера |
Ручная регулировка |
| Диапазон давления воды |
50-150 кПа |
| Дисплей потокомера |
Стеклянный потокомер |
| Вместимость водяного бака |
150 л |
| Рабочая мощность |
220В/50Гц |
| Источник воды |
1) Пользователь должен настроить источник воды для оборудования на месте установки, с давлением воды не менее 0,2 МПа, и установить 4/8 дюймовый кран.
2) Кран находится не более чем в 2 метрах от оборудования
|
| Требования к объекту |
Поверхность ровная, дренаж беспрепятственен, земля и стены водонепроницаемы, а дренажный канав или канавка установлена |
4Часто задаваемые вопросы
1) Какую воду можно использовать?
Пего: Прежде всего рекомендуется использовать чистую воду, воду из-под крана, пресную воду или другую воду в соответствии с различными стандартными требованиями.
2) Можно ли воду перерабатывать?
Нет, это оборудование открытого типа, воду нельзя перерабатывать, но у нас есть оборудование камерного типа.
Вы предоставляете услуги по установке на месте?
Pego: На самом деле, оборудование не потребует на месте установки сервиса. оборудование будет отправлено практически в целом, пользователь просто должен сделать простую проводку соединения при получении товаров.
4) Каков гарантийный период? и как мы можем получить послепродажное обслуживание?
Пого: Гарантийный срок составляет 12 месяцев с момента получения товара. 95% проблем послепродажного обслуживания могут быть решены нашей командой инженеров с помощью удаленного обслуживания.Клиенты получат ответ в течение 24 часов в рабочий день после сообщения о проблемеПо нашему опыту, большинство проблем можно устранить под руководством нашего инженера, только небольшая часть проблем вызвана неисправностью деталей,Это потому, что мы используем фирменные компонентыЕсли детали повреждены, мы отправим новые для замены, новые детали будут заряжены бесплатно в течение гарантийного периода.И также наша команда Eigneer научит вас, как заменить поврежденные части.
