IEC60320-1 Оборудование для испытания максимальной и минимальной силы притяжения соединителей приборов

1Введение.

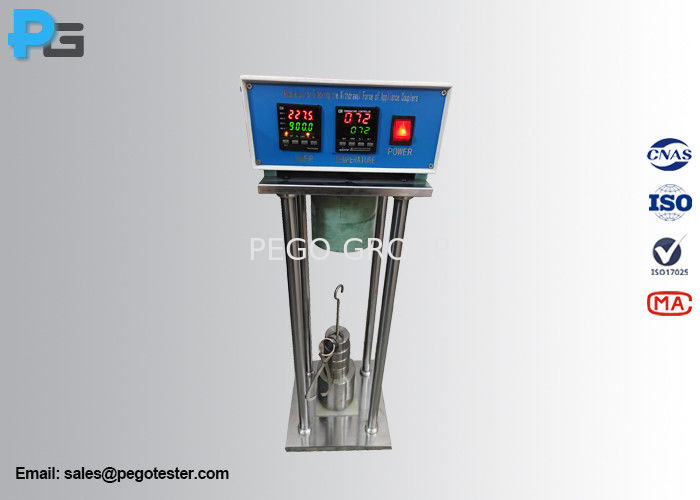

ВОборудование для испытаний силы оттягивания соединителей приборовпредназначен для проверки максимальной и минимальной силы притяжения розетки соединителя/устройства в соответствии с таблицей 3 и таблицей 4 и пунктом 16 IEC60320-1.Минимальная сила притяжения проверяется путем вставки измерителя испытательного булава в каждый отдельный разъем соединителя/расход устройства.Оборудование состоит из шкафа управления, крепления пластинки, нагревательного устройства, устройства входа/подключения, крюка массы, дополнительной массы и основной массы.Высота рамы устройства составляет 550 мм, а расстояние между осями двух колонн составляет 150 мм. Приборы впускной / розетки размеры соединителя изготовлены из отвержденной стали с шероховатостью не более 0,8 мм.

Максимальная сила притяжения: применяется максимальная сила притяжения, указанная в стандарте (общая сила основной массы, дополнительной массы, крюка,и входных отверстий/соединителя электроприбора), соединитель / выход устройства не должен оставаться в соединителе входа / розетки устройства.

* Для испытания соединителей прибора на жаркие или очень жаркие условия,функция нагрева должна быть включена, а испытание максимальной силой притяжения должно быть начато после достижения указанной температуры..

Минимальная сила притяжения: вручную, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, габарит не должен выпадать из контактного устройства в течение 3 секунд.

2. Параметры

Таблица 5 - Максимальные и минимальные силы отвода

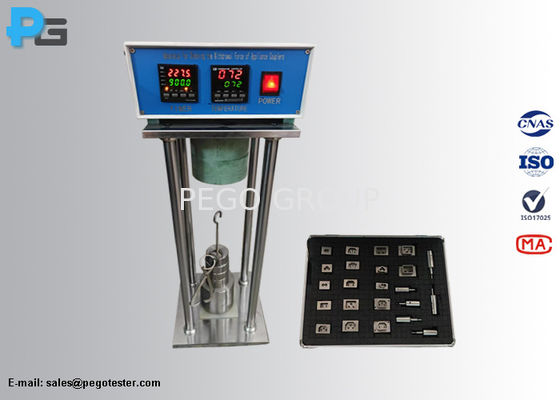

3. Изображение многоконечных и одноконечных приборов измерения

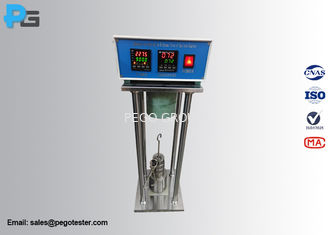

4. Состав устройства для испытания силы притяжения

Устройство для испытания силы притяжения состоит из рамы, шкафа управления, крепления, нагревательного устройства, соединителя входа/замыкателя устройства (максимальный многоприводный и одноприводный размеры), сцепления,дополнительная и основная массыРама из мате стали, дополнительная масса. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicВходный/подключательный соединитель прибора (многоприкосновные приборы) и одноприкосновные приборы могут быть настроены в соответствии со стандартным листомсоединитель/расход устройства.
