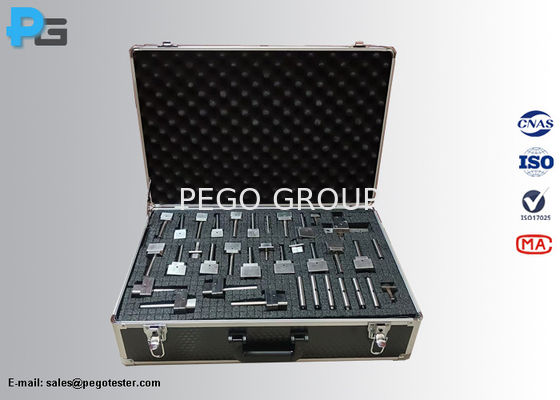

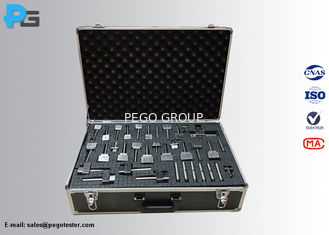

| Стандартный |
Номер фигуры и название габарита |
Цель испытания |
| IEC60320-3 |
Рисунок 2 - Пропускная способность для разъемов к стандартному листу С1 |
Для проверки того, может ли соединитель C1 полностью вставляться в габарит с силой не более 60 Н |
| IEC60320-3 |
Рисунок 3 - Пропускная способность соединителей к стандартному листу С5 |
Для проверки того, может ли разъем C5 полностью вставляться в габарит с силой не более 60 Н |
| IEC60320-3 |
Рисунок 4 - Пропускная способность для разъемов к стандартному листу C7 |
Для проверки того, может ли разъем C7 полностью вставляться в габарит с силой не более 60N |
| IEC60320-3 |
Рисунок 5 - Пропускная способность для боковых разъемов к стандартному листу C7 |
Для проверки того, может ли разъем C7 полностью всасываться в габарит с силой не более 60N |
| IEC60320-3 |
Рисунок 6 - Неправильный габарит для разъемов к стандартным листам C1 |
Для проверки, не может ли соединитель C1 вставляться в габарит с силой не более 60N |
| IEC60320-3 |
Рисунок 7 - Размер неработоспособности для разъемов к стандартным листам C1, C5 и C7 |
Для проверки, не могут ли соединители C1, C5 и C7 вставляться в габарит с силой, не превышающей 60N |
| IEC60320-3 |
Рисунок 8 - Размер неисправности для разъемов к стандартным листам C1 и C7 |
Для проверки, не могут ли соединители C1 и C7 вставляться в габарит с силой, не превышающей 60N |
| IEC60320-3 |
Рисунок 9 - Клинки для проверки устойчивости к деформации передней части соединителей к стандартному листу С7 |
Для соединителя 2.5A для оборудования класса II согласно стандартному листу C7 должна быть достаточная устойчивость к деформации. |
| IEC60320-3 |
Рисунок 10 - Размер неработоспособности для входов устройства в стандартный лист C8, C8A и C8B |
При вставке прибора между хребтами входов C8, C8A и C8B при помощи силы 30n он не должен касаться дна входа. |
| IEC60320-3 |
Рисунок 11 - Пропускная способность соединителей к стандартному листу C9 |
Для проверки, может ли разъем C9 полностью вставляться в габарит с силой, не превышающей 60N |
| IEC60320-3 |
Рисунок 12 - Неправильный габарит для разъемов на стандартный лист C9 |
Для проверки, не может ли разъединитель C9 вставляться в габарит с силой не более 60 Н |
| IEC60320-3 |
Рисунок 13 - Пропускная способность приборов к стандартным листам C10 |
Для проверки того, может ли прибор полностью всасываться в впускное отверстие прибора C10 с силой не более 60N |
| IEC60320-3 |
Рисунок 14 - Пропускная способность для разъемов к стандартному листу C13 |
Для проверки того, может ли разъем C13 полностью вставляться в габарит с силой не более 60N |
| IEC60320-3 |
Рисунок 15 - Неправильный габарит для разъемов к стандартным листам C13 и C17 |
Для проверки, не могут ли соединители C13 и C17 вставляться в габарит с силой не более 60N |
| IEC60320-3 |
Рисунок 16 - Пропускная способность приборов к стандартным листам C14, C16 и C18 |
Для проверки того, может ли прибор полностью всасываться в впускные отверстия C14, C16 и C18 при силе не более 60N |
| IEC60320-3 |
Рисунок 17 - Пропускная способность для разъемов к стандартному листу C15 |
Для проверки того, может ли разъем C15 полностью вставляться в габарит с силой, не превышающей 60N |
| IEC60320-3 |
Рисунок 18 - Пропускная способность для разъемов к стандартному листу С17 |
Для проверки того, может ли разъем C17 полностью вставляться в габарит с силой не более 60N |
| IEC60320-3 |
Рисунок 19 - Пропускная способность для разъемов к стандартному листу C19 |
Для проверки того, может ли разъем C19 полностью вставляться в габарит с силой не более 60 Н |
| IEC60320-3 |
Рисунок 20 - Пропускная способность приборов к стандартным листам C20 и C24 |
Для проверки того, может ли прибор полностью всасываться в впускные отверстия приборов C20 и C24 с силой не более 60N |
| IEC60320-3 |
Рисунок 21 - Пропускная способность для разъемов к стандартному листу C21 |
Для проверки того, может ли разъем C21 полностью вставляться в габарит с силой не более 60N |
| IEC60320-3 |
Рисунок 22 - Пропускная способность приборов к стандартному листу С22 |
Для проверки того, может ли прибор полностью всасываться в впускные отверстия прибора C22 с силой не более 60N |
| IEC60320-3 |
Рисунок 23 - Пропускная способность для разъемов с стандартным листом C23 |
Для проверки того, может ли прибор полностью всасываться в впускные отверстия прибора C23 с силой не более 60N |
| IEC60320-3 |
Рисунок 24 - Размер неработоспособности для разъемов к стандартным листам C13, C15 и C17 |
Для проверки, не могут ли соединители C13, C15 и C7 вставляться в габарит с силой, не превышающей 60N |
| IEC60320-3 |
Рисунок 25 - Пропускная способность для разъемов к стандартному листу C15A |
Для проверки, может ли разъем C15A полностью вставляться в габарит с силой, не превышающей 60N |
| IEC60320-3 |
Рисунок 26 - Пропускная способность приборов к стандартному листу C16A |
Для проверки, может ли разъем C16A полностью вставляться в габарит с силой, не превышающей 60N |
| IEC60320-3 |
Рисунок 27 - Перевод размера для розетки прибора на стандартный лист F |
Для проверки того, может ли прибор полностью всасываться в впускное отверстие F при помощи силы, не превышающей 60 Н |
| IEC60320-3 |
Рисунок 28 - Перевод размера для розетки прибора на стандартный лист H |
Для проверки того, может ли прибор полностью всасываться в впускное отверстие прибора H с силой не более 60N |
| IEC60320-3 |
Рисунок 29 - Переключение габарита для розетки прибора на стандартный лист J |
Для проверки того, может ли прибор полностью всасываться в впускное отверстие прибора J с силой не более 60N |
| IEC60320-3 |
Рисунок 30 - Переключение размера для розетки прибора на стандартный лист L |
Для проверки того, может ли прибор полностью всасываться в впускное отверстие прибора L с силой, не превышающей 60N |
| IEC60320-3 |
Рисунок 31 - Измерительные приборы для пункта проверки первого контакта (0,2A) |
На входные отверстия каждого контакта розетки разъединителя наносится соответствующий разъем с силой, не превышающей 5 Н. Когда разъем полностью вставлен,Более длинный шприц (контактный шприц) должен контактировать, а более короткий шприц (без контакта) не должен контактировать.. |
| Рисунок 31 - Измерительные приборы для пункта проверки первого контакта (2.5A) |
| Рисунок 31 - Измерительные приборы для пункта проверки первого контакта (6А) |
| Рисунок 31 - Измерительные приборы для пункта проверки первого контакта (10A) |
| Рисунок 31 - Границы для пункта проверки первого контакта (16A-E) |
| Рисунок 31 - Измерители для пункта проверки первого контакта (16A-L) |
