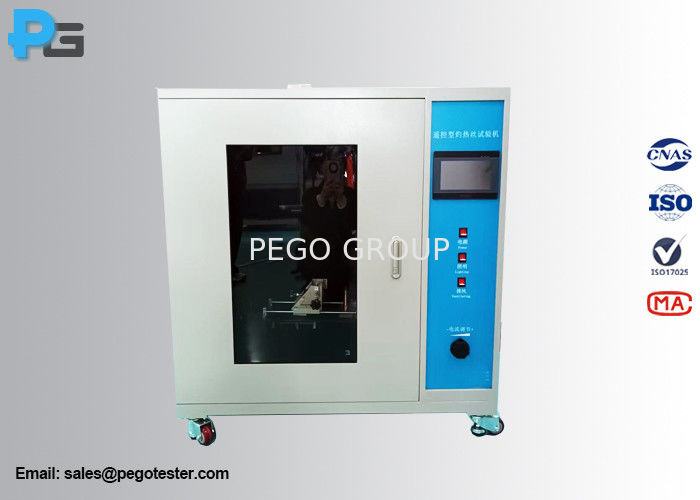

IEC60695-2-10 Испытание воспламеняемости Устройство для испытания светящихся проводов
1Введение.
Дистанционный пультУстройство для испытаний светящихся проводовПроектирована в соответствии с требованиями IEC 60695-2-10, GB/T 5169.10, IEC 60695-2-11, GB/T 5169.11, IEC 60695-2-12, GB/T 5169.12, IEC 60695-2-13, GB/T 5169.13, IEC62368-1 Раздел 6.3.1, IEC60598-1 Раздел 13.3.2, IEC60335-1 Раздел 30.1Широко используется в испытаниях материалов на лампах, бытовых приборах, ИТ/АВ оборудовании и электрических аксессуарах.Оборудование использует технологию моделирования для оценки опасности пожара, вызванной тепловым напряжением в течение короткого периода времени источниками тепла, такими как светящиеся компоненты или резисторы перегрузки.Устройство испытания светящегося провода оснащено 7-дюймовым цветовым сенсорным экраном, ПЛК, приводом, светящимся проводом, импортированной тепловой парой Omega, высокомощным регулирующим устройством тока, сосновой доской, бумагой,и 4-кнопный пульт управления.
2. Стандартный
- IEC 60695-2-10 Испытания пожароопасности - Часть 2-10: Методы испытаний на основе светящихся/горячих проводов
- IEC 60695-2-11 Испытания пожароопасности - Часть 2-11: Методы испытаний на основе светящихся/горячих проводов - Метод испытания воспламеняемости светящихся проводов для конечных продуктов (GWEPT)
- IEC 60695-2-12 Испытания пожароопасности - Часть 2-12: Методы испытаний на основе светящихся/горячих проводов - Метод испытания индекса воспламеняемости светящихся проводов (GWFI) для материалов
- IEC 60695-2-13 Испытания пожароопасности - Часть 2-13: Методы испытаний на основе светящегося/горячего провода - Метод испытания температуры зажигания светящегося провода (GWIT) для материалов
- IEC62368-1:2018 Оборудование аудио/видео, информационно-коммуникационных технологий Часть 1: Требования безопасности Пункт 6.3.1
- IEC60598-1 Светильники Часть 1: Общие требования и испытания>Пункт 13.3.2
- IEC60335-1 Домашние и аналогичные электрические приборы Безопасность Часть 1: Общие требования Класс 30.1
- IEC60884-1 Включатели и розетки для бытовых и аналогичных целей Часть 1: Общие требования Статья 28.1.2
- AS/NZS3112 Спецификация по утверждению и испытаниям - Включения и розетки Приложение J4.8.4.1
3Что такое тест на светящийся проволоку?
Испытание светящегося провода - это испытание электробезопасности, предназначенное для оценки огнеупорных свойств пластиковых материалов, используемых в электрических устройствах.Его целью является защита от риска пожара от перегретых или электрически заряженных частей, которые могут привести к возгоранию пластмассового материалаЭто может произойти при нормальном использовании, при разумном ненормальном использовании, неисправности или отказе продукта.
индекс воспламеняемости GWFI √ светящегося провода: в течение 30 секунд после удаления светящегося провода, если пламя пробы погашено, упакована крепежная бумага под пробой не загорается,и образец не воспламеняется.Если вышеперечисленные условия не выполнены, вам нужно будет выбрать более низкую температуру для испытания.Максимальная температура, которая может быть достигнута в результате трех последовательных экспериментов плюс 25K является светящейся проволоки свет-выключение температуры.
GWIT ≈ температура зажигания светящихся проводов, GWIT - это самая низкая температура, при которой материал загорается, и время сгорания превышает 5 с, когда нагревательный элемент контактирует с образцом.
4. Параметры
| Электрическое питание |
AC 220В/50Гц, максимум 700Вт. |
| Система управления |
7-дюймовый цветовой сенсорный экран + ПЛК |
| Кружка из светящихся проводов |
Диаметр: 4 мм ± 0,04 мм
Материал: Ни/Кр ((80/20)
|
| Давление на пробы |
00,95N±0,1N |
| Объем камеры |
≥ 0,5 м3, мато-черный фон, освещенность ≤ 20Lux, встроенный в выхлопный вентилятор, выхлопная отверстие: Φ100mm |
| Максимальная глубина проникновения |
7 мм ± 0,5 мм (регулируемый) |
| Термопары |
Омега,
Диаметр: Φ1mm K типа,
Материал: тип K
|
| Таймер |
Интегрированный в ПЛК
Точность: ±0,1 с
|
| Режим управления |
Автоматический, с дистанционным управлением на 4 кнопки |
| Размер |
1100 мм*630 мм*1300 мм |
5. Числовые показатели
