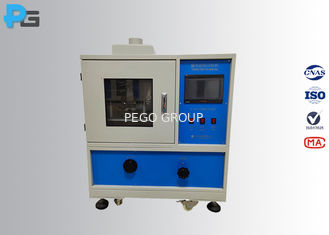

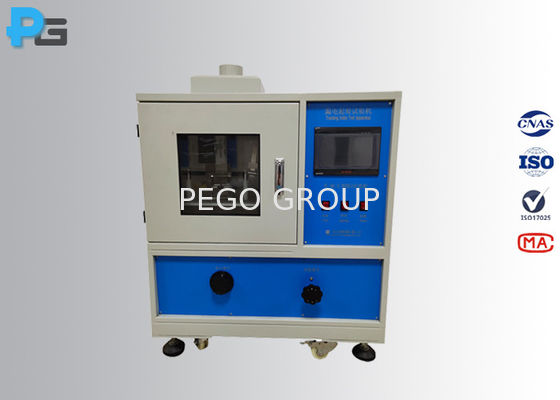

IEC60112 Устройство для испытания индекса отслеживания воспламеняемости
1Введение.
ВУстройство для испытания индекса слеженияразработан в соответствии со стандартами IEC 60112, GB/T 4207, IEC 62368-1, пункт 5.4.3.3, IEC60598-1 пункт 13.4, IEC60601-1 пункт 8.9.1.7, IEC60335-1 пункт 29, IEC61010-1 пункт 6.7.1.3, IEC60884-1 пункт 28.2, и BS1363-1 пункт 8.2 Приложения C. Он широко используется в испытаниях материалов на лампах, бытовых приборах, ИТ/АВ приборах и электрических аксессуарах.индекс сопротивления отслеживаниюИзмеренный с помощью тестера индекса отслеживания может определить уровень сопротивления отслеживания сырья, используемого в электрическом оборудовании, работающем в влажной среде.Устройство для испытания индекса отслеживанияоснащен 7-дюймовым цветовым сенсорным экраном, ПЛК, импортированным титрационным насосом медицинского качества, регулятором напряжения высокой мощности и электродами из чистой платины.
2. Стандартный
- IEC 60112 Метод определения показателей прочности и сравнительного отслеживания твердых изоляционных материалов
- IEC60598-1 Светильники Часть 1: Общие требования и испытания пункт 13.4
- IEC62368-1 Аудио/видео, информационно-коммуникационное оборудование ¢ Часть 1: Требования безопасности пункт 5.4.3.3
- IEC60601-1 Медицинское электрическое оборудование - Часть 1: Общие требования к базовой безопасности и основным характеристикам9.1.7
- IEC 60335-1 Домашние и аналогичные электрические приборы Часть 1: Общие требования пункт 29
- IEC61010-1 Медицинское электрическое оборудование - Часть 1: Общие требования к базовой безопасности и основным характеристикам7.1.3
- IEC60884-1 Включатели и розетки для бытовых и аналогичных целей Часть 1: Общие требования пункт 28.2
- BS1363-1 13 Включатели, розетки, адаптеры и соединительные устройства А Часть 1: Спецификация для перезагружаемых и не перезагружаемых 13 Сплавленные включатели А пункт 8.2 Приложение В
3. Параметры
| Система управления |
7-дюймовый цветный сенсорный экран + PLC |
| Материал электрода |
чистота платины (Pt) ≥ 99% |
| Размер электрода |
(2 мм±0,1 мм) × ((5 мм±0,1 мм) × ((40 мм±5 мм), длина ≥12 мм, угол края дюбеля: 30°±2° |
| Расстояние электрода |
4.0mm±0.1mm, угол: 60°±5° |
| Давление электродов |
10,00±0,05N |
| Напряжение электрода |
100 ~ 600 В |
| Высота капель |
35 мм±5 мм регулируемый |
| Размер капель |
20 капель: 0, 380 г ~ 0, 480 г, 50 капель: 0, 997 г ~ 1, 147 г |
| Интервал капель |
30 с±5 с, 50 капель: 24,5 мин±2 мин. |
| Сопротивление испытуемого раствора |
Раствор А: 0,1%NH4Cl, 3,95±0,05Ωm, раствор В: 1,98±0,05Ωm |
| Количество капель |
0~9999 (преднастраиваемый, записываемый и отображаемый) |
| Скорость испытательного ветра |
0.2 м/с |
| Падение тока короткой цепи |
1.0A±0.1A снижение 10% |
| Показатель утечки |
0.50A±10%, 2.00s±10% |
| Стандартный |
IEC60112, UL746A, ASTM D 3638-92, DIN 53480 |
| Аксессуары |
Система капель, стеклянные изделия, блок-размер, электроды и т.д. |
| Внешнее измерение |
800 мм (W) * 500 мм (D) * 970 мм (H) |
| Рабочая мощность |
220В/50Гц, 1КВА |
4Что такое ПТИ?
PTI называется индексом прослеживаемости доказательств, это значение напряжения материала, подвергнутого 50 каплям электролита без электрического слежения, единица - вольт.
5Что такое ИКТ?
Наибольшее значение напряжения, при котором поверхность материала может выдерживать 50 капель электролита без образования электрического отслеживания, единицей является вольт.
6Какие растворы будут использоваться?
Обычно используется раствор А. Растворяют приблизительно 0,1 Т по массе безалкогольного хлорида аммония (NH4Cl) для анализа, чистоты не менее 99,8% и не менее 99,8%,в деионизированной воде, чтобы получить сопротивление (3.95±0.05) Ωm при (23±1) °C.
7- Фигура.
