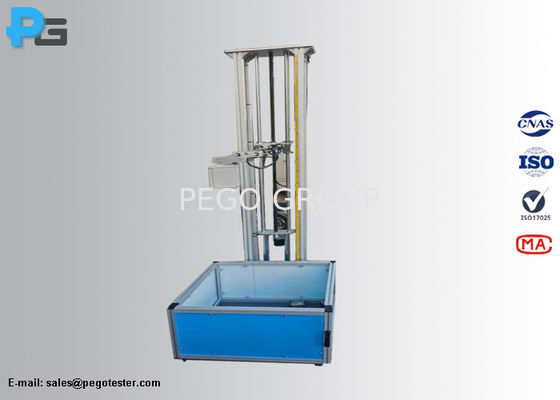

Пункт 8 IEC 61010-1.2.2 Рисунок 10 Машина для испытания удара стальной сферы для медицинского электрооборудования

Пункт 8 IEC 61010-1.2.2 Рисунок 10 СтальСфераБросьте.Испытание воздействияМашины для медицинского электрического оборудования

1.Введение

Воборудование для испытаний удара стальной сферыПроектировано и изготовлено в соответствии с требованиями IEC61010-1, пункт 8.2, и фиг. 10, пункт 15 IEC60601-1.3.3, IEC60950-1 пункт 4.4.5 и на рисунке 4А, пункт 4 IEC60598-1.13.4, IEC62368-1 пункт T.6 приложения и рисунок T.1Различные стальные шары могут быть сконфигурированы в соответствии с различными стандартными требованиями.Этот тестер использует принцип электромагнитного притяжения для притяжения различных стальных шаров, и высвобождает или притягивает испытательные стальные шарики посредством магнитного высвобождения или притяжения, генерируемого мощностью включения и выключения электромагнита для достижения удара падающего шара.Шарик из маятника поднимается с помощью стальной веревки, и энергия удара, полученная от разницы в высоте, количественно определяется, чтобы обеспечить энергию удара из маятника, необходимую для испытания.По умолчанию конфигурация испытателя удара падающего шара - стальной шар Φ50 мм.Поскольку шарики из нержавеющей стали являются немагнитными, конфигурированные стальные шарики несут стальные шарики.Пожалуйста, обратите внимание, чтобы смазать их для обслуживания, чтобы избежать ржавчины.

2.Стандартный

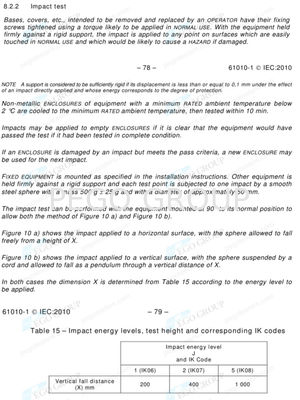

IEC61010-1 Медицинское электрическое оборудование - Часть 1: Общие требования к базовой безопасности и основным характеристикам2. и цифра 10

IEC60601-1:2020 Медицинское электрическое оборудование - Часть 1: Общие требования к базовой безопасности и основным характеристикам3.3

IEC60950-1 Оборудование для информационных технологий: Безопасность Часть 1: Общие требования пункт 4.4.5 и на рисунке 4А

IEC62368-1 Оборудование для аудио/видео, информационных и коммуникационных технологий ¦Часть 1: Требования безопасности Приложение T.6 и рисунок T.1

IEC60598-1 Светильники Часть 1: Общие требования и испытания Пункт 4.13.4

3. Применение

ВУстройство для испытания падания стальных шаровиспользуется в основном для моделирования воздействия свободного падения объектов на определенной высоте, с тем чтобы оценить производительность соответствующих материалов, изделий или конструкций.

3.1 Испытания характеристик материалов

- Оценить прочность материала: позволяя стальному шару падать на поверхность испытываемого материала с разной высоты, наблюдать деформацию, трещины и другие условия материала под воздействием,и таким образом судить прочность материалаНапример, в исследованиях и разработке металломатериалов можно сравнить устойчивость к ударам металлов с различными составами или процессами тепловой обработки.создание основы для оптимизации материалов.

- Характеристики усталости исследования материала: проведение нескольких испытаний ударов стальных шаров, чтобы смоделировать ударные нагрузки, которые материалы могут выдерживать при длительном использовании, анализ накопления повреждений от усталости в материалах,и предсказать срок службы материалов в практических приложениях.

3.2 Проверка качества продукции

- Оценка эффективности защиты упаковки: Поместите упакованный продукт под испытательное устройство и позвольте стальному шару упасть на упаковку, чтобы смоделировать воздействия, которые продукт может получить во время транспортировки и обработки.Проверьте, могут ли упаковочные материалы и конструкция эффективно защитить продукт, чтобы оптимизировать дизайн упаковки и уменьшить повреждение продукции во время логистического процесса.

- Испытания электронных изделий на сопротивление падениям: для электронных продуктов, таких как мобильные телефоны и планшеты, закрепить их на испытательной скамейке и провести испытания падающих ударов стальными шарами для оценки толерантности корпуса, экрана,внутренние компонентыЭто помогает улучшить конструкцию продукта и повысить надежность и долговечность продукта.

-Проверка прочности стеклопродуктов: Для стеклянных изделий, таких как стеклянные контейнеры и стекло окон транспортных средств, испытание падания стального шара может обнаружить их сопротивление ударам,определить, соответствуют ли продукты требованиям качества и безопасности, и обеспечивать безопасность продуктов при нормальном использовании и возможных случайных воздействиях.

3.3 Применение в строительной и инженерной отраслях

- Испытания устойчивости к ударам крышных плиток: сбросить стальной шар на крышную плитку, чтобы смоделировать природные факторы воздействия, такие как град, оценить устойчивость к ударам крышных плиток,и предоставляет ссылку на выбор крышных плиток и контроль качества, обеспечивающие гидроизоляцию и конструктивную безопасность зданий при неблагоприятных погодных условиях

- Исследования устойчивости бетона к ударам: с помощью испытания падания стальных шаров изучать механическую реакцию бетона при ударных нагрузках,и предоставлять информацию для применения бетонных конструкций в инженерных сценариях, где они подвергаются воздействию, такие как проекты военной защиты и взрывостойкие конструкции.

3.4 В области научных исследований и преподавания

- предоставление данных для академических исследований: В научных исследованиях таких дисциплин, как материаловедение и механика, устройство испытания падания стальных шаров может быть использовано для получения данных о динамическом реагировании материалов под ударными нагрузками, такими как напряжение,нагрузка, и деформационных моделей, обеспечивающих экспериментальную основу для установления и проверки материальных конститутивных отношений, теоретических моделей динамики воздействия и т.д.

- Используйте как инструмент для демонстрации: В процессе обучения соответствующих специальностей используйте испытательное устройство для испытаний падания стальных шаров для демонстраций на месте, позволяя студентам интуитивно наблюдать за явлением удара,понимать соответствующие знания, такие как механические свойства материалов и динамика ударов., и улучшить интерес студентов к обучению и их способность понимать теоретические знания.

4.Параметры

4- Фигура.
