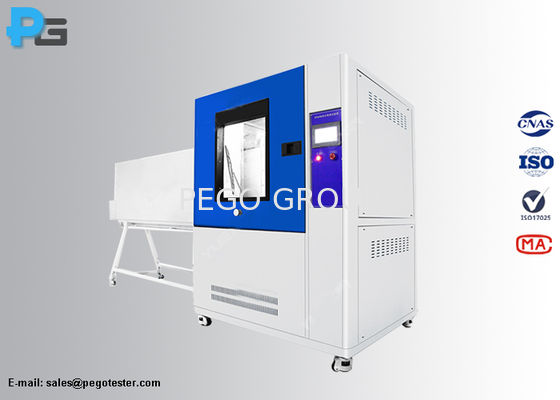

Термокамера для испытаний на водонепроницаемость под высоким давлением IPX5 IPX6 IPX9K IEC60529 ISO20653
Термокамера для испытаний на водонепроницаемость под высоким давлением IEC60529 / ISO20653 для IPX5 IPX6 IPX9K
Введение
Камера для испытаний на водонепроницаемость под высоким давлением IPX69K разработана в соответствии со стандартами IEC60529, DIN40050-9, рисунок 7 и ISO20653, рисунки 8 и 9. Это оборудование выполняет испытания IPX5, IPX6, IPX6K и IPX9K с пользовательскими параметрами через 7-дюймовый ЖК-сенсорный экран и систему автоматического управления ПЛК (Panasonic). Конструкция включает в себя форсунки, поворотный стол и внутреннюю камеру из нержавеющей стали, а также встроенную водонепроницаемую розетку для испытаний под напряжением. Идеально подходит для испытаний на водонепроницаемость электрооборудования в дорожных транспортных средствах, двигателях, электрических компонентах и автозапчастях, позволяет оценивать производительность и улучшать продукцию.
Водяные струи IPX5
Вода, распыляемая форсункой (6,3 мм) на корпус с любого направления, не должна оказывать вредного воздействия. Продолжительность испытания: не менее 15 минут, объем: 12,5 литров в минуту, давление 30 кПа на расстоянии 3 м.
Мощные водяные струи IPX6
Вода, распыляемая мощными струями (форсунка 12,5 мм) на корпус с любого направления, не должна оказывать вредного воздействия. Продолжительность испытания: не менее 3 минут, объем: 100 литров в минуту, давление 100 кПа на расстоянии 3 м.
Мощные водяные струи IPX6-K с повышенным давлением
Вода, распыляемая мощными струями (форсунка 12,5 мм) на корпус с любого направления, при повышенном давлении, не должна оказывать вредного воздействия. Продолжительность испытания: не менее 3 минут, объем воды: 75 литров в минуту, давление: 1000 кПа на расстоянии 3 м.
Очистка водяными струями высокого давления/паром IPX9K
Вода, распыляемая под высоким давлением и высокой температурой на корпус с 4 направлений (00, 300, 600, 900), не должна оказывать вредного воздействия. Продолжительность испытания: 30 с на направление, объем воды: 14~16 литров в минуту, давление: 8000~10000 кПа, температура: 80±5℃, расстояние испытания: 100–150 мм.
Особенности
- Высококачественная стальная пластина, покрытая термоотверждаемым лаком.
- Внутренняя камера и опора изготовлены из нержавеющей стали SUS304#.
- 7-дюймовый сенсорный экран и основной компонент управления ПЛК для простоты эксплуатации и автоматического управления.
- Высококачественный шаговый двигатель с регулируемой скоростью и углом через сенсорный экран.
- Контроль температуры IPD с настройками сенсорного экрана.
- Время испытания: регулировка 0-999 мин, автоматическая остановка.
- Комплексная защита: защита от утечек, нехватки воды, перелива, короткого замыкания и индукции двери.
- Встроенный резервуар для воды с возможностью рециркуляции, управление шаровым краном и сигнализация низкого уровня воды.
- Прозрачное смотровое окно с закаленным стеклом и светодиодной подсветкой для контроля испытаний.
Технические характеристики
| Модель |
IPX69K |
| Рабочие размеры (мм) |
1200*1200*1200 (Д*Ш*В) |
| Внешние размеры (мм) |
4200*1380*2050 (Д*Ш*В) |
| Диаметр форсунки IPX5 |
Φ6,3 мм |
| Диаметр форсунки IPX6 |
Φ12,5 мм |
| Расстояние испытания для IPX5/6 |
2,8 м (расстояние от форсунок до центра поворотного стола) |
| Способ крепления форсунки |
Механическая фиксация (автоматический или программируемый угол форсунки регулируется) |
| Количество форсунок для IPX9K |
4 |
| Положение форсунок |
00, 300, 600, 900 (вертикальное распределение) |
| Расстояние испытания для IPX9K |
100~200 мм (регулируется) |
| Время испытания |
30 с на позицию |
| Выдерживаемый вес |
50 кг |
| Время испытания |
0~9999 с (предустанавливается) |
| Диаметр поворотного стола |
Φ600 мм |
| Режим подъема поворотного стола |
Регулировка вручную |
| Расход IPX5 |
12,5±0,625 (л/мин) |
| Расход IPX6 |
100±5 (л/мин) |
| Температура IPX9K |
Комнатная температура или 80±5℃ |
| Давление воды IPX9K |
8000-10000 кПа |
| Скорость вращения поворотного стола |
4-10 об/мин (регулируется) |
| Рабочая мощность |
380 В/50 Гц, 15 кВт |
| Питание EUT |
220 В |
| Защита |
Защита от утечек, защита от нехватки воды, защита от короткого замыкания, индукционная защита |
