Генератор ЭГП на 5 кВ, соответствующий IEC61000-4-4, с 3-фазным ЦСП для ЭМС-испытаний

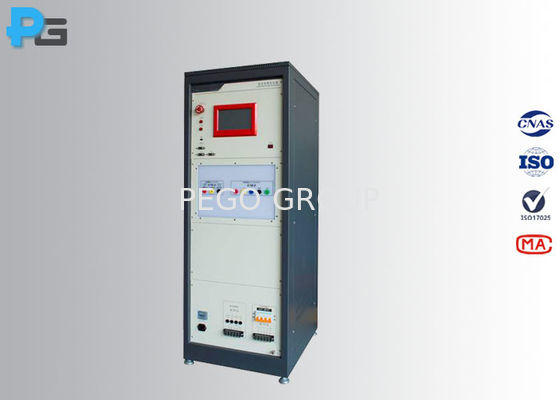

Большие изображения : Генератор ЭГП на 5 кВ, соответствующий IEC61000-4-4, с 3-фазным ЦСП для ЭМС-испытаний

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	PEGO
Сертификация:	Third-lab Calibration Certificate
Номер модели:	ЭФТ-5К

Оплата и доставка Условия:

Количество мин заказа:	1 КОМПЛЕКТ
Цена:	USD5500-USD7000/set
Упаковывая детали:	Картонная коробка
Время доставки:	15 рабочих дней
Условия оплаты:	Т/Т, Вестерн Юнион, МонейГрам

контакт

Подробное описание продукта

Стандартный:	МЭК61000-4-4	Выходное напряжение:	5 кВ
CDN:	380 В/16 А, 380 В/30 А	Гарантия:	12 месяцев
Система управления:	Сенсорный экран ПЛК	Доставка:	Экспресс
Рабочая мощность:	AC220±10%, 50/60 Гц, 300 Вт	Измерение:	470 мм (Ш) × 215 мм (В) × 500 мм (Г)

Высокопроизводительное испытательное оборудование ЭМС - Генератор быстрых переходных процессов 5 кВ

Обзор продукта

Генераторы быстрых переходных процессов серии EFT-5K представляют собой прецизионные приборы, разработанные для испытаний на соответствие требованиям электромагнитной совместимости (ЭМС) согласно стандарту IEC61000-4-4. Эти надежные тестеры генерируют импульсы быстрых переходных процессов до 5 кВ с частотой повторения от 0,1 до 1200 кГц, что делает их пригодными для оценки помехоустойчивости промышленных систем управления, бытовой техники, медицинского оборудования, автомобильной электроники и компонентов.

Интегрированная трехфазная 5-проводная сеть связи и развязки (CDN) мощностью 16 А или 30 А обеспечивает точное моделирование реальных электрических помех в трехфазных системах питания.

Технические характеристики

Параметр	Спецификация
Модель	EFT-5K16 / EFT-5K30
Напряжение разомкнутой цепи	0,25-5 кВ ±5%
Напряжение на нагрузке 50 Ом	0,125-2,5 кВ ±5%
Форма импульса	5/50 нс (нагрузка 50 Ом/1000 Ом)
Время нарастания	5 нс ±30% (нагрузка 50 Ом)
Импеданс	50 Ом ±20%
Полярность выходного сигнала	Отрицательная/Положительная
Частота повторения	0,1-1200,0 кГц ±10%
Длительность пакета импульсов	15 мс при 2,5/5 кГц, 750 мкс при 100 кГц, 250 мкс при 300 кГц
Период пакета импульсов	100-999 мс (регулируемый)
Сеть связи	Трехфазная 380 В / 16 А или 30 А, 50/60 Гц
Разделительный конденсатор	33 нФ ±10%
Требования к питанию	220 В переменного тока ±10%, 50/60 Гц, 300 Вт
Размеры	470(Ш)×215(В)×500(Г) мм
Вес	Прибл. 25 кг

Ключевые преимущества

Точное управление формой сигнала

Импортные высокомощные безындуктивные резисторы обеспечивают стабильные формы импульсов без искажений, генерируя точные тестовые сигналы, соответствующие требованиям IEC61000-4-4. Эта точность важна, поскольку искаженные формы сигнала могут привести к ложным результатам испытаний, вызывая либо ненужные переделки продукта, либо пропуск проблем с соответствием.

Удобство использования

Интерфейс с 7-дюймовым сенсорным ЖК-экраном обеспечивает интуитивно понятное управление с отображением параметров в реальном времени. Операторы могут сохранять до 1000 конфигураций испытаний, что позволяет быстро вызывать их для повторяющихся сценариев тестирования. Встроенный датчик температуры и влажности контролирует условия окружающей среды во время испытаний.

Комплексная встроенная сеть связи

Интегрированная трехфазная 5-проводная сеть связи и развязки устраняет необходимость во внешнем оборудовании связи. Благодаря свободно выбираемым режимам связи (L1, L2, L3, N, PE) система адаптируется к различным конфигурациям испытаний без дополнительных аппаратных модификаций.

Применение

Серия EFT-5K используется в лабораториях контроля качества и испытательных центрах ЭМС для оценки электронного оборудования на соответствие нормативным требованиям. Типичные сценарии использования включают:

Предварительные испытания контроллеров промышленной автоматизации
Сертификационные испытания бытовой техники для систем управления энергопотреблением
Валидация медицинских устройств для мониторинга пациентов
Оценка помехоустойчивости автомобильных компонентов для модулей управления двигателем

Принцип работы

Генератор сочетает в себе передовую импульсную технологию с интеллектуальными системами управления для получения надежных и воспроизводимых результатов испытаний. Функция самодиагностики непрерывно отслеживает состояние высоковольтного и импульсного выхода, автоматически обнаруживая аномалии для защиты как прибора, так и тестируемого устройства.

Благодаря гибким опциям режима пакета импульсов (синхронный или асинхронный) и свободному выбору угла фазы от 0 до 360°, инженеры могут моделировать точные сценарии помех без ущерба для эффективности испытаний.

Изображения продукта
